Комплекс цифровой радиографии для рентгеновского контроля сварных соединений и основного металла с радиационной толщиной в направлении просвечивания до 85 мм.
Характеристики
Тип детектора
—
Фотодиод с TFT
Цифровая радиография - это:
- существенное увеличение производительности контроля
- увеличение ресурса и срока службы рентгеновского аппарата
- возможность сразу получить результаты контроля
- существенное увеличение производительности контроля
- увеличение ресурса и срока службы рентгеновского аппарата
- возможность сразу получить результаты контроля

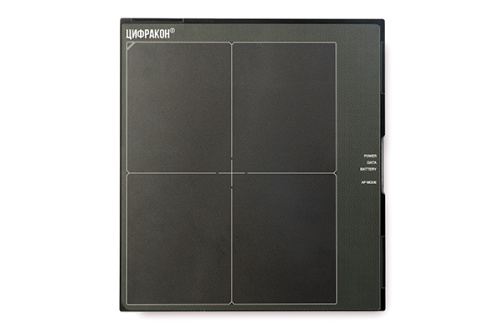

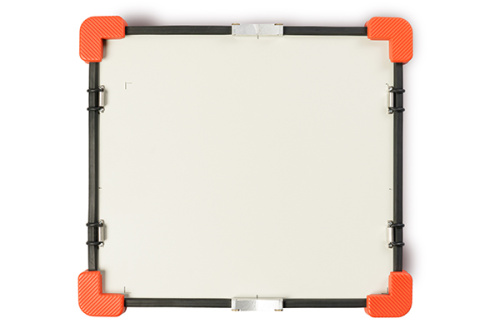

Цифракон

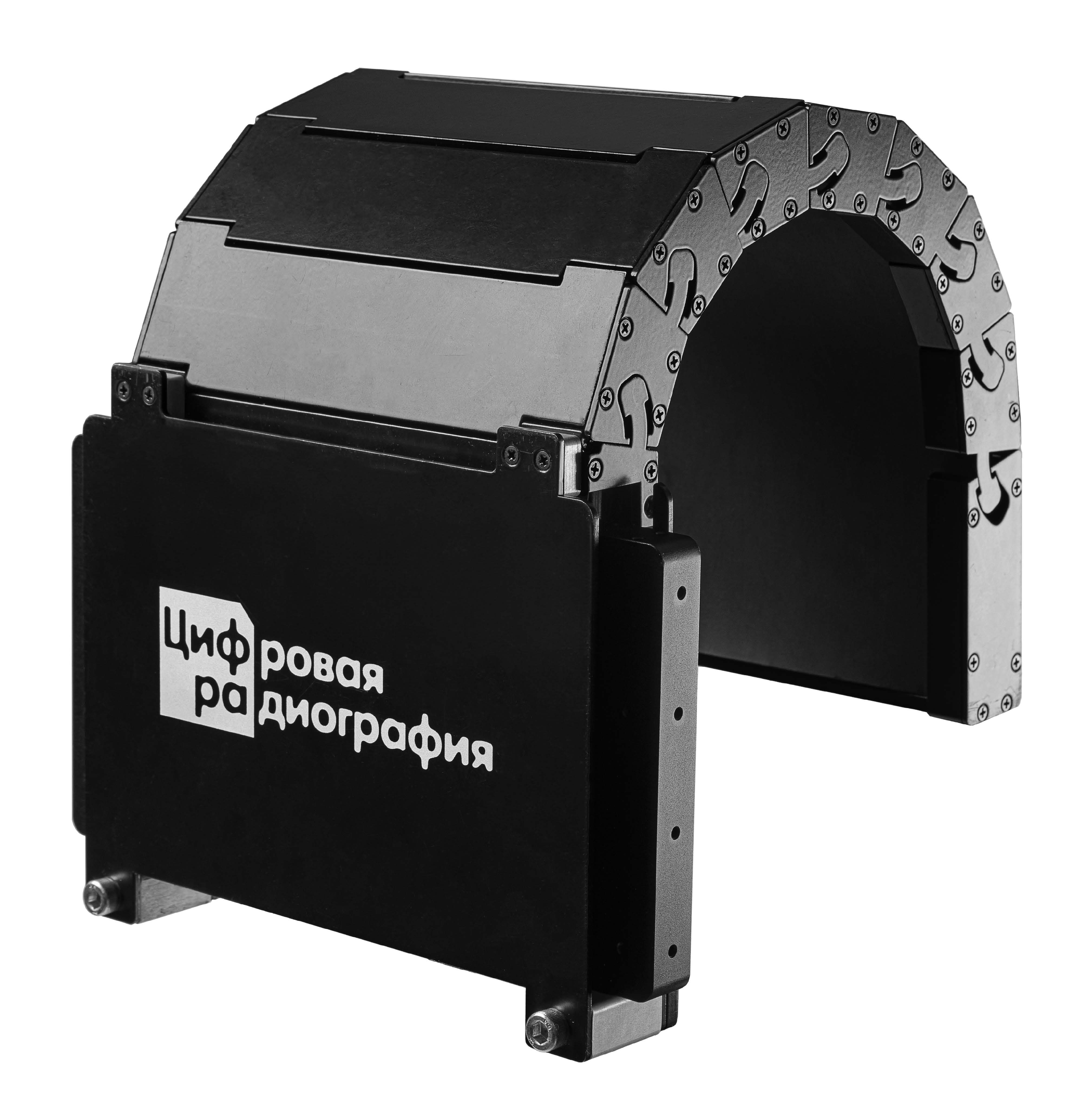

Комплексы цифровой радиографии на базе статического или динамического, адаптивного или плоскопанельного детекторов со сцинтилляторами CsI / GadOx предназначены для контроля любых объектов, в том числе, сложной конфигурации.

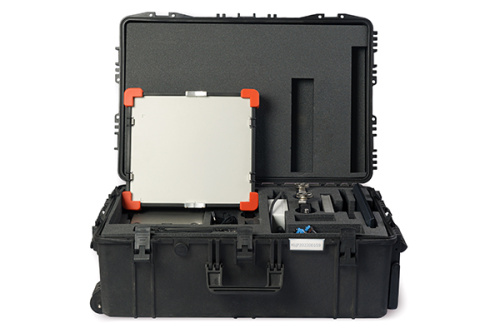

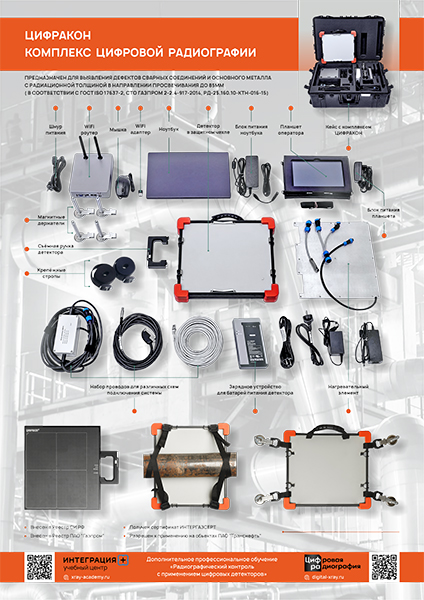

Рентгеновский детектор установлен в одном корпусе с батареей питания, встроенной памятью, блоком беспроводной связи, разъемом передачи данных и проводного питания, в комплекте поставляется зарядное устройство, планшет и/или ноутбук оператора-дефектоскописта, индикатор качества изображения Duplex IQI.
Радиографические изображения, полученные с помощью детектора, передаются на планшет оператора-дефектоскописта в режиме реального времени, при наличии беспроводной связи между детектором и планшетом, или накапливаются в памяти детектора и могут быть переданы в планшет оператора при установлении беспроводной связи.
В сравнении с плёночными системами Цифракон позволяет увеличить производительность контроля в десятки раз: дефекты определяются на месте за меньшее время экспозиции и при меньшей дозе. За счёт этого снижается рентгеновская нагрузка на людей и увеличивается срок службы оборудования. Получение изображения в реальном времени позволяет принять решение о годности сварного соединения сразу на месте производства работ.
Внесен в реестр Средств Измерений РФ >>>
Выбрать типоразмер комплекса Цифракон >>>
Посмотреть разрешительные документы >>>
Дополнительная оснастка для проведения контроля на Цифраконе >>>
Рентгеновский детектор установлен в одном корпусе с батареей питания, встроенной памятью, блоком беспроводной связи, разъемом передачи данных и проводного питания, в комплекте поставляется зарядное устройство, планшет и/или ноутбук оператора-дефектоскописта, индикатор качества изображения Duplex IQI.
Радиографические изображения, полученные с помощью детектора, передаются на планшет оператора-дефектоскописта в режиме реального времени, при наличии беспроводной связи между детектором и планшетом, или накапливаются в памяти детектора и могут быть переданы в планшет оператора при установлении беспроводной связи.
В сравнении с плёночными системами Цифракон позволяет увеличить производительность контроля в десятки раз: дефекты определяются на месте за меньшее время экспозиции и при меньшей дозе. За счёт этого снижается рентгеновская нагрузка на людей и увеличивается срок службы оборудования. Получение изображения в реальном времени позволяет принять решение о годности сварного соединения сразу на месте производства работ.
Внесен в реестр Средств Измерений РФ >>>
Выбрать типоразмер комплекса Цифракон >>>
Посмотреть разрешительные документы >>>
Дополнительная оснастка для проведения контроля на Цифраконе >>>
Характеристики
|
Тип детектора
|
Фотодиод с TFT |
|
Тип сцинтиллятора
|
Gadox |
|
Размер входного окна, не менее
|
253.95 × 317.44 мм |
|
Размер пикселя, не более
|
75 - 140 (в зависимости от модели) |
|
Количество пикселей, не менее
|
в зависимости от модели |
|
Нелинейность
|
< 1% |
|
Разрядность АЦП
|
16 бит |
|
Диапазон энергий рентгеновского излучения
|
до 450 кВ |
|
Диапазон рабочих температур
|
– 40℃ до + 40℃ |
|
Диапазон относительной влажности
|
5 – 90 |
|
Степень пыле и влагозащиты детектора
|
IP67 |
|
|

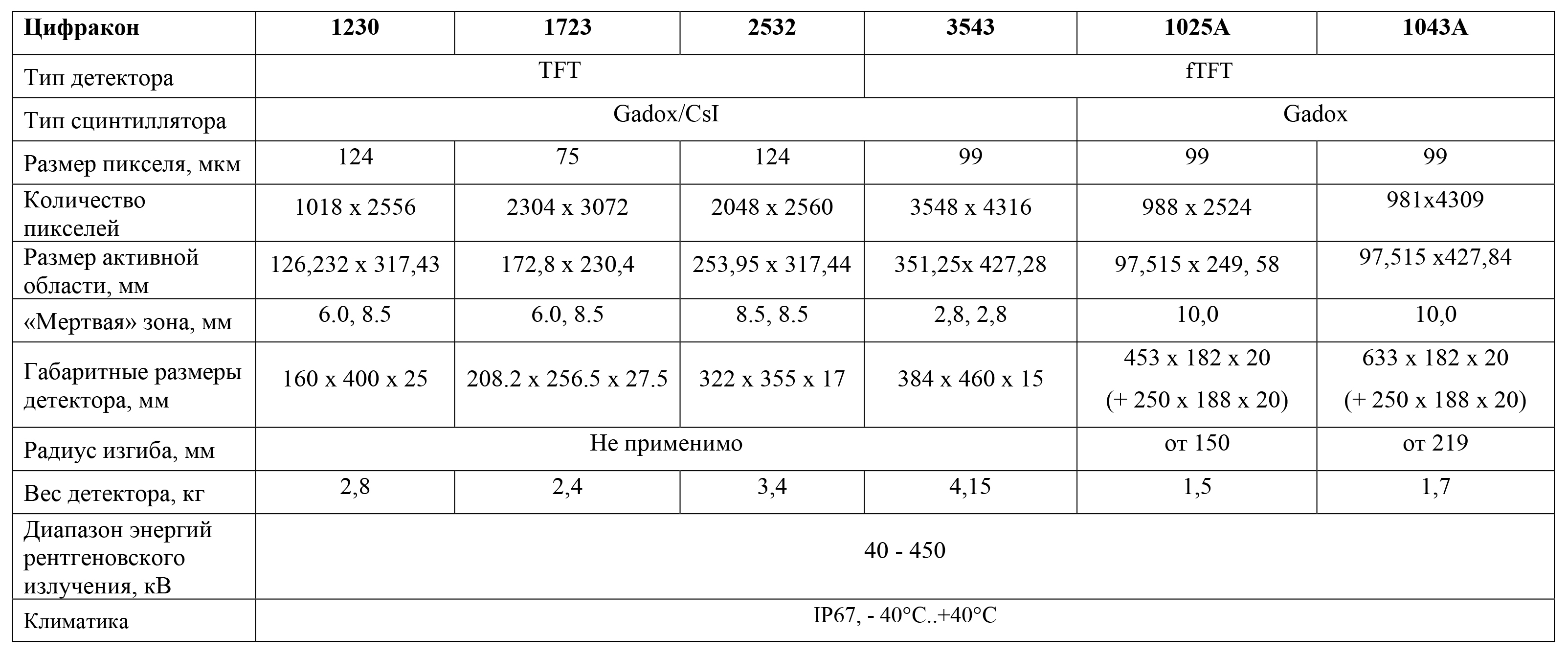

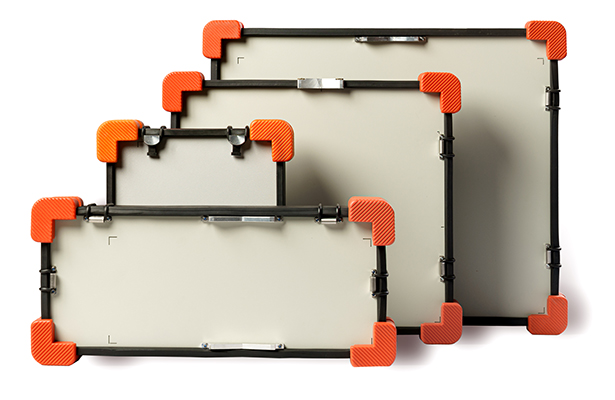

Типоразмеры Цифракона
Видео
ЦИФРАКОН - работа на объекте
Работа с комплексом Цифракон
Сервисные услуги для пользователей комплексов Транскан, Цифракон, Визио:
ООО «Цифра-сервис»:
Тел: +7 (812) 329-3805- диагностика неисправностей, в т.ч. удаленная;
- гарантийный и постгарантийный ремонт;
- метрологическая поверка (один раз в год);
- регламентное техническое обслуживание без и с продлением гарантийного срока эксплуатации.
ООО «Цифра-сервис»:
E-mail: service@transcan.digital
Вопросы и ответы
Чем отличается Цифракон от Транскана?
КЦР Цифракон:
АКЦР Транскан:
- малогабаритный, лёгкий, можно носить в одной руке;
- крепится на трубу с помощью затяжных лямок или магнитов;
- применяется для контроля объектов, в основном наземного строительства сложной конфигурации;
- позиционируется на следующую экспозицию руками;
- имеет больший размер активной части детектора - можно светить крупные по площади объекты, например, перекрестия резервуаров, технические отверстия, заваренные на трубе, или разные фасонные изделия, проводить мониторинг коррозии и т.п.;
- радиационная толщина объектов контроля - до 60мм.
АКЦР Транскан:
- предназначен для линейных участков труб большой протяженности,
- контроль только кольцевых сварных соединений;
- автоматизированный контроль, т.е. комплекс сам перемещается вокруг трубы;
- контроль мощными (тяжелыми) аппаратами труб большого диаметра и большой толщины;
- радиационная толщина объектов контроля - до 85мм, ДУ - 320-1420 мм.
По каким параметрам определять пригодность полученного с применением Транскана Цифракона цифрового изображения к дальнейшей работе (обработке, расшифровке, хранению)?
- Линеаризованное значение градации серого GVlin должно быть в пределах 1000-55000 (Проверяется с помощью манипулятора «мышь» в программе Дисофт в области расположения объекта контроля);
- Базовое пространственное разрешение цифрового изображения, SRbimage, измеренное с применением двухпроволочного индикатора качества изображения, установленного на объекте контроля, должно быть не более значений, установленных в таблице B.13 ГОСТ ИСО 17636-2, для класса изображений А;
- Нормализованное отношение сигнал-шум, SNRN, измеренное в программе Дисофт в околошовной зоне должно быть не менее 100 (для класса изображений А) и не менее 140 (для класса изображений В);
- Чувствительность контроля, измеренная с применением проволочных или канавочных индикаторов качества изображения должна соответствовать требованиям НТД. Для подтверждения достигнутой на цифровом изображении чувствительности возможно применение инструментов определения CNR. CNR для требуемой чувствительности должно быть не менее 2,0;
- На цифровом изображении не должно быть пятен, полос, других артефактов, препятствующих расшифровке изображения.
В чем отличие различных моделей комплекса цифровой радиографии ЦИФРАКОН?

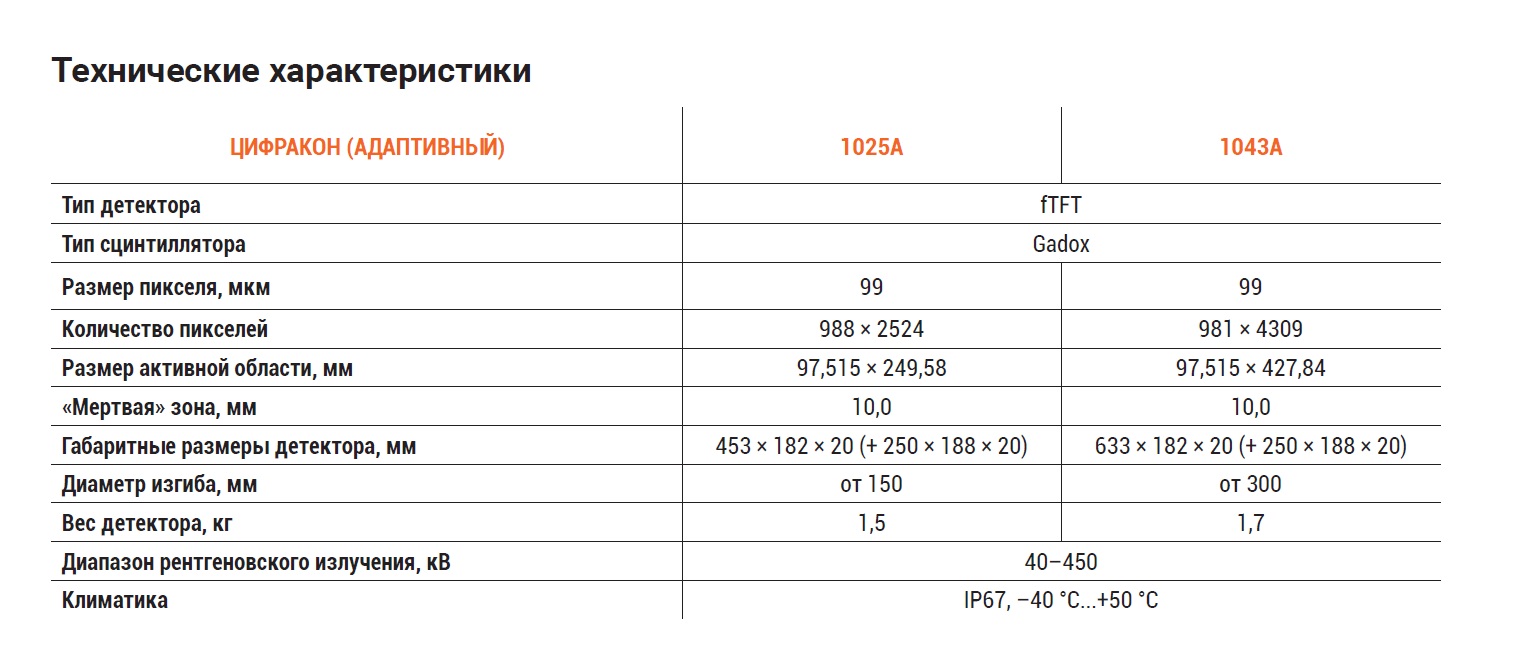

Плоскопанельные детекторы ЦИФРАКОН на основе аморфного Si и сцинтиллятора Gadox со встроенным модулем WiFi имеют различия в размерах рабочего поля, и размерах пикселя:
Правда ли, что комплексы Транскан и Цифракон производятся в России?
Да! Комплексы цифровой радиографии Транскан и Цифракон – полностью российский продукт. Первый способ в этом убедиться - приехать к нам в гости на производство и увидеть все своими глазами. Остальные доказательства - косвенные. Например, вся конструкторская документация и патенты принадлежат компании «Центр Цифра», так же как права на программное обеспечение Дисофт. И неоднократный аудит производства различными структурами и выданные ими сертификаты это подтверждают.
Посмотреть разрешающие документы>>>
Да, часть комплектующих имеют иностранное происхождения. Но, к счастью, все они закупаются в «дружественных» странах, поэтому отказов в поставках у нас нет.
Посмотреть разрешающие документы>>>
Да, часть комплектующих имеют иностранное происхождения. Но, к счастью, все они закупаются в «дружественных» странах, поэтому отказов в поставках у нас нет.
В каких ситуациях Транскан и Цифракон лучше, чем системы компьютерной радиографии?
У каждого заказчика свои задачи и совершенно разные условия работы. Цифровая радиография на сегодняшний день однозначно опережает другие методы неразрушающего контроля по разным показателям.
Если говорить, о конкретике, то цифровые плоскопанельны детекторы надежно работают в полевых условиях, а также, в отличие от компьютерной системы эффективно использутся при отрицательных температурах.
Например, в 2022 году мы проводили демонстрацию оборудования для цифровой радиографии для одного из своих клиентов в Новосибирской области.
Комплекс Транскан успешно отработал в паре с рентгеновским аппаратом ICM SITE-X 225D на трубе 530*8 мм. Контроль проходил при температуре воздуха -23 градуса.
Кроме того, комплексы Транскан и Цифракон – российского производства, поэтому у нас нет проблем с их наличием и доставкой.
Если говорить, о конкретике, то цифровые плоскопанельны детекторы надежно работают в полевых условиях, а также, в отличие от компьютерной системы эффективно использутся при отрицательных температурах.
Например, в 2022 году мы проводили демонстрацию оборудования для цифровой радиографии для одного из своих клиентов в Новосибирской области.
Комплекс Транскан успешно отработал в паре с рентгеновским аппаратом ICM SITE-X 225D на трубе 530*8 мм. Контроль проходил при температуре воздуха -23 градуса.
Кроме того, комплексы Транскан и Цифракон – российского производства, поэтому у нас нет проблем с их наличием и доставкой.
