        Динамический диапазон комплексов цифровой радиографии Цифракон и Транскан на примере снимка СОП

        Главная
        —
        Статьи
        —
        Комплексы цифровой радиографии - технические особенности
        —Динамический диапазон комплексов цифровой радиографии Цифракон и Транскан на примере снимка СОП
        15 октября 2024

        Сегодня мы решили опубликовать один из снимков, полученных с помощью КЦР Цифракон и дать подробный разбор к нему, ибо это снимок наглядно демонстрирует возможности цифровой радиографии по контролю разнотолщинных изделий.

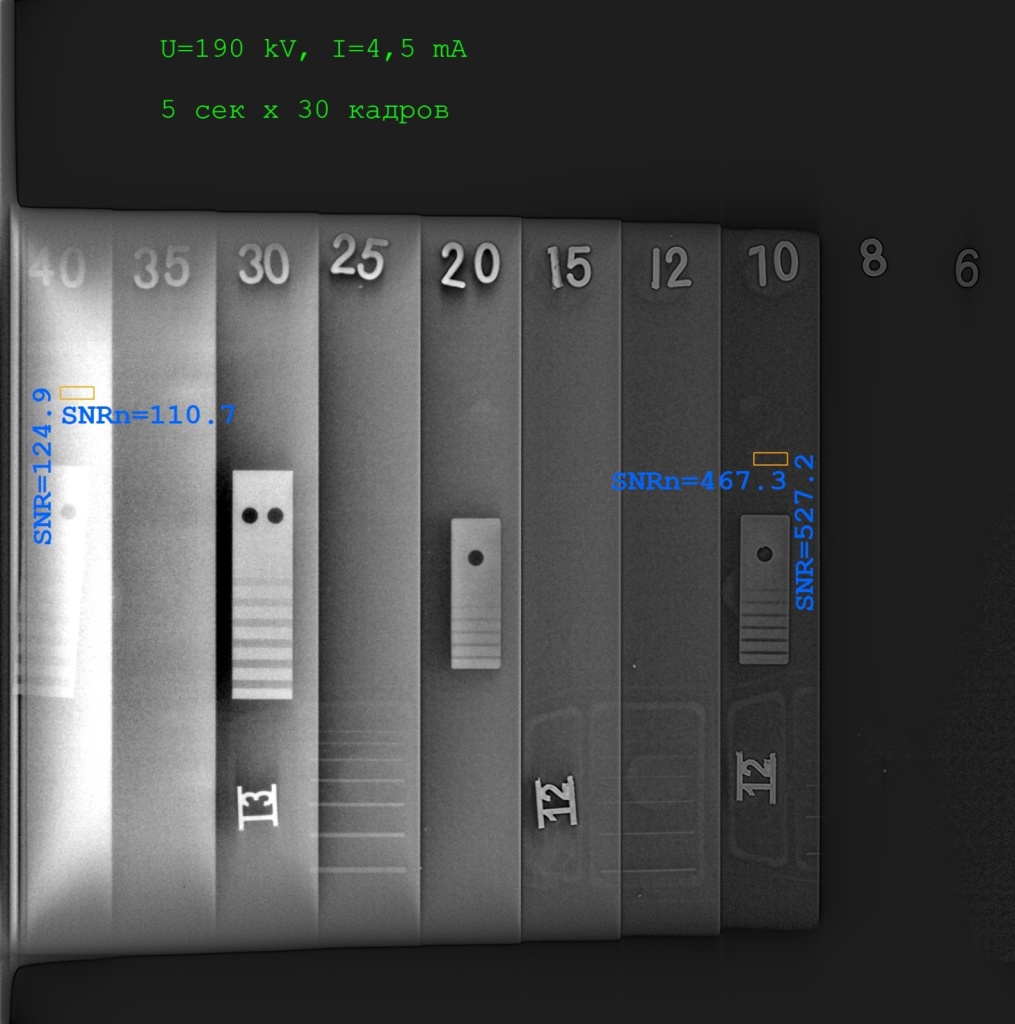

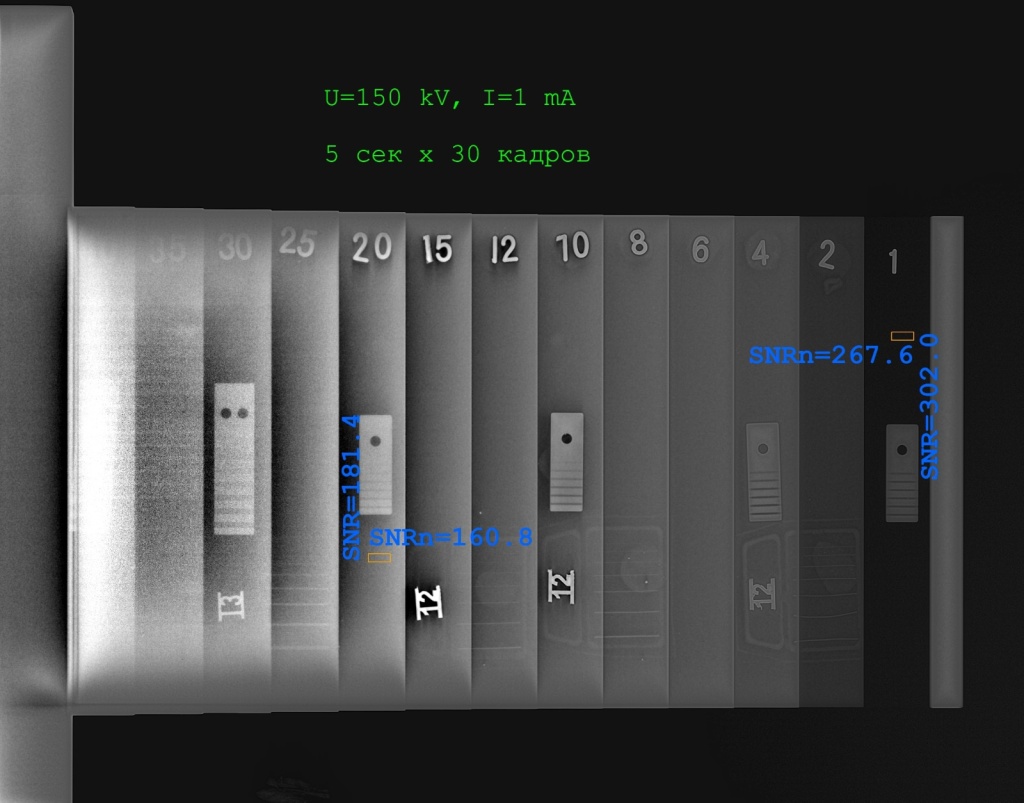

        На рентгеновских снимках мы видим стандартный образец (СОП) для настройки ультразвуковых толщиномеров. Обычно СОП типа "ступенька" (настроечный образец в соответствии с 427610-069-4407661-2016.ТУ и ГОСТ Р 55724-2013) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров. Снятый нами в рентгеновском излучении СОП имеет диапазон толщин от 1 мм до 40 мм. Толщины подписаны на снимке цифрами.



        _N5Hjauw_3w.jpg LDFMd_MpWHU.jpg


        Итак, давайте разбираться, что же тут видно.


        На разных толщинах размещены индикаторы качества изображения (ИКИ) канавочного или проволочного типа. Как известно, наименьшая канавка или проволочка говорит о достигнутой чувствительности для той толщины, на которой он расположен.

        Например, на первом снимке на толщине 1 мм по ИКИ канавочного типа видно шестую канавку, т.е. достигнутая чувствительность контроля – 0,1 мм. А на толщине 20 мм видно пятую канавку, т.е. достигнутая чувствительность контроля – 0,2 мм.

        Рис.1. Форма и размеры канавочных индикаторов качества изображения (ГОСТ 7512-82, п. 2.11)

        форма и разры канав эт.jpg

        канав табл.jpg

        Для толщины 2 мм на первом снимке по ИКИ проволочного типа мы видим седьмую проволоку, что соответствует чувствительности контроля - 0,1 мм. А на толщине 25 мм видим шестую проволоку, т.е. достигнутая чувствительность контроля – 0,4 мм.



        Рис.2. Форма и размеры проволочных индикаторов качества изображения (ГОСТ 7512-82, п. 2.10)

                                                                      форма и разры провол эт 1.jpgформа и разры провол эт 2.jpg

        пров табл.jpg

        Оранжевые прямоугольники на снимках – это оценка одного из параметров, характеризующих качество цифрового изображения по ГОСТ ИСО 17636-2. Он называется «нормализованное отношение сигнал – шум», а обозначается SNRn.
        Для наиболее часто востребованного класса А (требования для класса А соответствуют примерно классу 1 по ГОСТ 7512) и параметров контроля, на которых был получен снимок, SNRn должен быть ≥ 98.

        Рис.3. Минимальные значения SNRn (ГОСТ ISO 17636-2, п.7.3.1)



        Таким образом оценив снимки видим, что первый из них для диапазона от 1мм до 20 мм, а второй для диапазона от 10 мм до 40 мм соответствует 1 классу чувствительности по ГОСТ 7512, и классу А по ГОСТ ИСО 17636-2 во всем выбранном диапазоне.

        Резюмируя все вышесказанное, обратим Ваше внимание, что прилагаемые снимки демонстрируют, как за счет большего, чем у пленки и многоразовых пластин, динамического диапазона, которым обладают комплексы цифровой радиографии Цифракон и Транскан, можно проводить контроль объектов с бОльшим перепадом толщин, выполняя все требования самых высоких классов по ГОСТ 7512 и ГОСТ ИСО 17636-2.
