- определить границы возможностей применения данных комплексов для выявления дефектов в стыковых сварных соединениях и основном металле трубопроводов при строительстве и реконструкции;
- сравнить производительности при контроле классическим методом и при контроле с использованием ЦР;
- определить границы применимости комплексов ЦР для различных типоразмеров сварных соединений труб.
При проведении контроля с помощью комплексов ЦР Цифракон, Транскан на различных объектах установлено:
- Время, затраченное на развертывание и установку на объект контроля комплекса к выполнению работ составляет 7 минут, и 3 минуты для переустановки оборудования на следующее сварное соединение.
- Минимальный состав звена, задействованного при проведении технологических операций с учётом подготовительно-заключительных работ – 2 специалиста неразрушающего контроля, что соответствует количеству специалистов, задействованных при выполнении работ по радиационному контролю по классической технологии.
- Комплексы ЦР позволяют приступать к расшифровке цифровых радиографических изображений во время подготовки к контролю следующего сварного соединения, находясь рядом, что сокращает общее время работ и снижает трудозатраты.
- Комплексы ЦР позволяют получать радиационные изображения сварных соединений, удобные для последующей обработки и расшифровки без применения оборудования химико-фотографической обработки радиографических снимков, а также оборудования для их просмотра и расшифровки.
- Детекторы комплексов ЦР имеют высокую чувствительность. Имеется возможность получения результатов контроля, используя короткие экспозиции с выводом изображения сварного шва на монитор компьютера с применением канала дистанционной связи Wi-Fi и дальнейшего анализа полученной информации специализированной программой Дисофт.
- Полученные цифровые радиационные изображения соответствуют I классу чувствительности по ГОСТ 7512 и уровню качества «B» ГОСТ ISO 17636 – 2, при применении принципов компенсации для достижения качества снимков на цифровом детекторе.
- Обеспечивается архивирование полученных изображений в базе данных (в не редактируемом формате), с возможностью сжатия объема изображения для передачи по электронным средствам связи.
- Возможность использования рентгеновских аппаратов постоянного потенциала различных моделей и марок.
- Возможность применения комплекса ЦР Цифракон при проведении контроля разнотолщинных сварных соединений.
- Удобства при получении оператором цифровых снимков сразу после проведения экспозиции, с возможностью проведения на месте оценки качества и необходимости проведения повторного контроля. В отличии от контроля с использованием радиографической плёнки, имеется возможность выполнения несколько пробных экспозиций, не приближаясь повторно к объекту контроля, что существенно экономит время и радиографические материалы и помогает избежать снимков, не соответствующих НД.
- При анализе полученных цифровых радиационных изображений обеспечиваются следующие возможности:
- соединение участков цифрового изображения сварного соединения в целое изображение, соответствующее периметру;
- фильтрация и масштабирование необходимой области изображения;
- измерение геометрических размеров изображений дефектов (длина, ширина и т.д.);
- измерение расстояний между заданными точками;
- выявление дефектов в стыковых сварных соединениях в соответствии с нормами отбраковки.

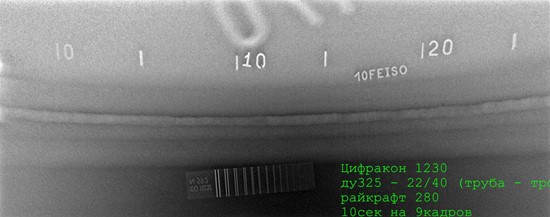

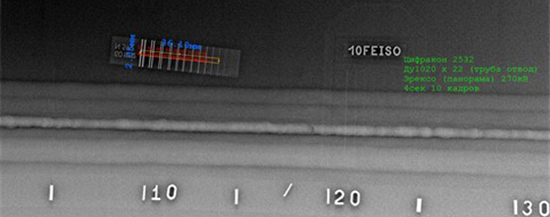

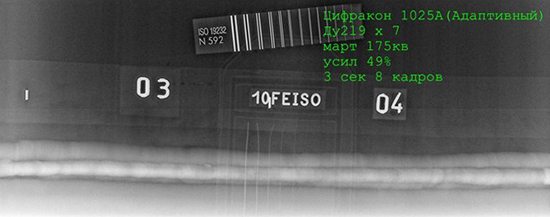

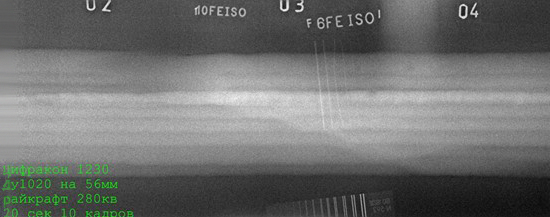

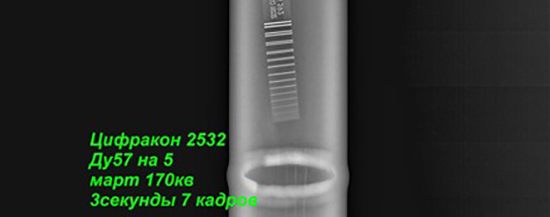

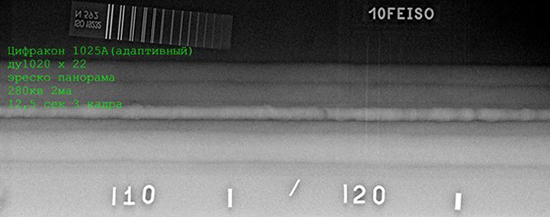

Примеры цифрового радиационного изображения представлены на фото ниже, в Галерее. ИИИ, режим и время экспозиции указаны на снимках.
Благодаря применению КЦР Цифракон, Транскан вы сможете добиться следующих результатов:
- Увеличение скорости производства за счет сокращения временных затрат на проведение радиографического контроля. Сокращение временных затрат на контроль минимум в два раза.
- При работе со стандартными параметрами объекта контроля (тип конструкции толщина материала) возможно многократное увеличение производительности контроля.
- Повышение эффективности входного контроля заготовок, что позволяет сократить трудозатраты и на ранней стадии выявить брак.
- Сокращение финансовых затрат за счет отсутствия расходных материалов (пленка, химические реагенты, оборудование для проявки пленок).
- Увеличение ресурса рентгеновских аппаратов за счет более короткой экспозиции и более низкого напряжения.
- Возможность проведения радиографического контроля с получением моментального результата контроля.
- Мобильность в поиске и обращении с результатами контроля. Возможность хранения результатов контроля в электронном виде и маркировка результатов контроля с внесением необходимых данных с комментариями позволяют оперативно получить всю необходимую информацию.
- При проведении работ по ЦР сварных соединений отмечено заметное сокращение общего времени на выполнение всех технологических операций, исключён мокрый цикл фотообработки и как следствие, повышение оперативности выдачи результатов при снижении трудозатрат.
Данные собраны за 11 лет по результатам данных мониторинга и контроля сварных соединений труб и конструкций, литья (литых деталей), изделий из композитных материалов, кольцевых швов трубопроводов, турбин, котлов, электронных компонентов и др., предоставленных нам нашими клиентами.
