Традиционно производители детекторов подбирают толщину Gadox сцинтиллятора под размер пикселя таким образом, чтобы разрешающая способность, задаваемая размером пикселя, не ухудшалась из-за размытия света в сцинтилляторе. Поэтому на детекторы с размером пикселя от 75 до 99 микрон часто ставят тонкий сцинтиллятор, обеспечивающий высокое разрешение, но не способный получить яркое контрастное изображение при съемке деталей большой толщины.
Поэтому очень важно еще при подборе типоразмера детектора изначально определиться с теми задачами, которые вам предстоит решать. Среди типоразмеров Цифракона вы можете подобрать тот, который наиболее точно подойдет под них.
Например, такие детекторы как Цифракон 1723 (75 микрон) всегда комплектуются тонким сцинтиллятором, а детектор Цифракон 1025А (99 микрон) может поставляться как с тонким, так и со стандартным сцинтиллятором.
Популярная в России модель Цифракон 1230, как правило, изготавливается со стандартным сцинтиллятором, который пригоден для съемки достаточно толстых деталей.

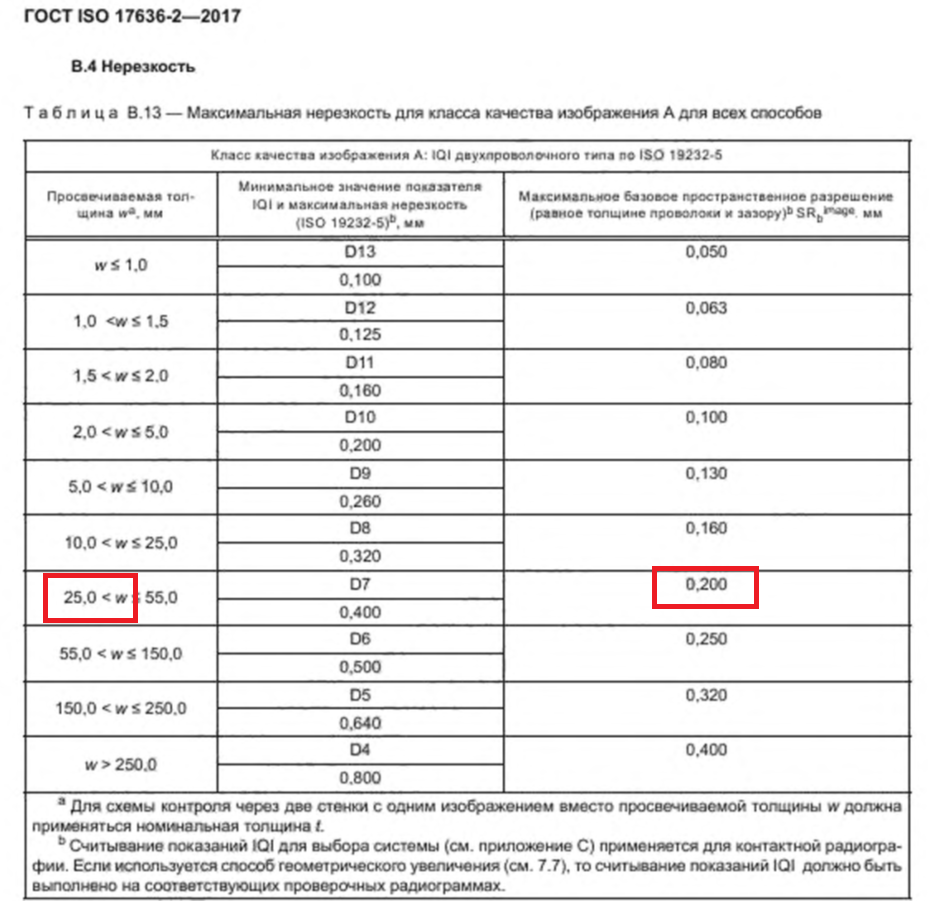

Начиная с 2025 года мы предлагаем модели 1230 с сцинтиллятором GadoxT, специально подобранным для съемки толстых деталей. Базовое пространственное разрешение детекторов 1230 сцинтиллятором GadoxT SRbdet = 0.2 мм. Таким образом, они подходят для съемки изделий с толщиной стенки от 25 мм с качеством, соответствующим классу А по ГОСТ 17636-2 (см. иллюстрацию 1 внизу статьи).
Тесты показали, что, начиная с толщины стали 30 мм, детектор с сцинтиллятором GadoxT дает лучшее качество изображения по сравнению с детекторами с сцинтиллятором CsI, а также по сравнению с детекторами со стандартными сцинтилляторами Gadox.

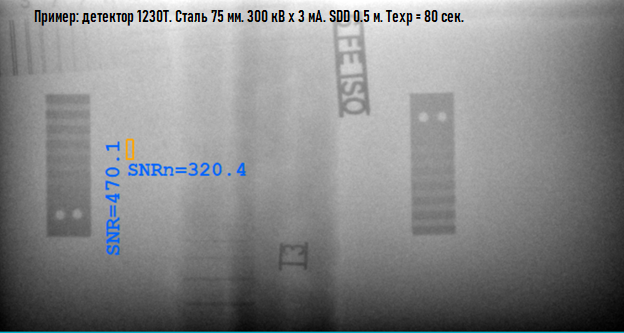

Таким образом, модель 1230 GadoxT является однозначно лучшим выбором для съемки толстых изделий. Модели с тонким сцинтиллятором (например, 1723 или 1025А) для съемки таких изделий однозначно непригодны. Универсальные детекторы 1230 могут быть использованы для радиографии достаточно толстых, но не сверх толстых изделий, при аккуратном выполнении остальных условий. На практике, используя аппарат постоянного анодного потенциала 300 кВ, Вы сможете снять на универсальный детектор 1230 детали толщиной до 65 мм или две стенки с суммарной радиационной толщиной 70-75 мм. Детектор 1230Т дает возможность снимать толщины до 90 мм, а иногда и чуть больше (см. иллюстрацию 2).
Цифровой радиографический контроль изделий с большой радиационной толщиной - выбор детектора
Фотогалерея
2
—
Статьи
Применение комплексов цифровой радиографии
7 июля 2025
Продолжаем серию интервью с нашими клиентами о внедрении цифровой радиографии и опыте использования комплексов цифровой радиографии Цифракон и Транскан.
Сегодня нашим гостем стал Вячеслав Суворов, генеральный директор лаборатории неразрушающего контроля ООО «АКС-Сервис».
Сегодня нашим гостем стал Вячеслав Суворов, генеральный директор лаборатории неразрушающего контроля ООО «АКС-Сервис».
Комплексы цифровой радиографии - технические особенности
16 июля 2024
Сегодня расскажем о функции нашего ПО Дисофт, особо любимой пользователями комплексов цифровой радиографии Цифракон и Транскан, - так называемой «цифровой наборке» или, как она называется в нормативной документации, – «электронной маркировке».
Вопрос/ответ
Какие условия эксплуатации Цифракона?
Температура окружающего воздуха для нормальной работы комплекса цифровой радиографии Цифракон: -20°С … +40°С.
Допускается кратковременная установка детектора в защитном чехле на объекты с температурой до 100°С.
Рекомендуется использовать дополнительные средства теплоизоляции.
Допускается кратковременная установка плоскопанельного детектора без защитного чехла на объекты с температурой до 50°С.
При установке КЦР Цифракон на горячие объекты следует следить за тем, чтобы внутренняя температура детектора не
превышала 60°С
Допускается кратковременная установка детектора в защитном чехле на объекты с температурой до 100°С.
Рекомендуется использовать дополнительные средства теплоизоляции.
Допускается кратковременная установка плоскопанельного детектора без защитного чехла на объекты с температурой до 50°С.
При установке КЦР Цифракон на горячие объекты следует следить за тем, чтобы внутренняя температура детектора не
превышала 60°С
По каким параметрам определять пригодность полученного с применением Транскана Цифракона цифрового изображения к дальнейшей работе (обработке, расшифровке, хранению)?
- Линеаризованное значение градации серого GVlin должно быть в пределах 1000-55000 (Проверяется с помощью манипулятора «мышь» в программе Дисофт в области расположения объекта контроля);
- Базовое пространственное разрешение цифрового изображения, SRbimage, измеренное с применением двухпроволочного индикатора качества изображения, установленного на объекте контроля, должно быть не более значений, установленных в таблице B.13 ГОСТ ИСО 17636-2, для класса изображений А;
- Нормализованное отношение сигнал-шум, SNRN, измеренное в программе Дисофт в околошовной зоне должно быть не менее 100 (для класса изображений А) и не менее 140 (для класса изображений В);
- Чувствительность контроля, измеренная с применением проволочных или канавочных индикаторов качества изображения должна соответствовать требованиям НТД. Для подтверждения достигнутой на цифровом изображении чувствительности возможно применение инструментов определения CNR. CNR для требуемой чувствительности должно быть не менее 2,0;
- На цифровом изображении не должно быть пятен, полос, других артефактов, препятствующих расшифровке изображения.
Для каких целей применяется двухпроволочный индикатор качества изображения (двухпроволочный эталон), когда и как его необходимо использовать?
Двухпроволочный индикатор качества изображения (ранее - двухпроволочный эталон) позволяет экспериментально определить геометрическую нерезкость изображения. Геометрическая нерезкость зависит только от размеров фокусного пятна аппарата и схемы контроля (расстояний от аппарата до объекта контроля и от объекта контроля до детектора).
Если эти параметры не меняются, геометрическая нерезкость изображения остается прежней. Поэтому дуплексный ИКИ (ранее - дуплексный эталон) достаточно использовать при контроле одного сварного соединения определенного типоразмера, использовать двухпроволочный ИКИ при снимке каждого стыка – избыточно, что и отражено в нормативной документации – методиках Газпром и Транснефть на комплекс Транскан и Цифракон.
Двухпроволочный индикатор качества изображения рекомендуется устанавливать на объект контроля со стороны источника излучения, в случае отсутствия доступа – возможна установка на ОК со стороны детектора.
Если эти параметры не меняются, геометрическая нерезкость изображения остается прежней. Поэтому дуплексный ИКИ (ранее - дуплексный эталон) достаточно использовать при контроле одного сварного соединения определенного типоразмера, использовать двухпроволочный ИКИ при снимке каждого стыка – избыточно, что и отражено в нормативной документации – методиках Газпром и Транснефть на комплекс Транскан и Цифракон.
Двухпроволочный индикатор качества изображения рекомендуется устанавливать на объект контроля со стороны источника излучения, в случае отсутствия доступа – возможна установка на ОК со стороны детектора.
