При съемке толстых изделий выбирайте параметры контроля по следующему алгоритму:
- Напряжение на аппарате – чем выше, тем лучше (см. выше)
- Ток на аппарате – чем выше, тем лучше
- Уровень усиления – как правило 100%
- Время экспозиции – достаточное, чтобы получить средний уровень серого не менее 2000-4000 отсчетов. Не следует стремиться к уровню серого 25000 устанавливая слишком большие (более 60 секунд) времена экспозиции. Это может привести к лишнему шуму, вызванному прогревом детектора в процессе работы после калибровки по смещению.
- Количество кадров – столько, сколько нужно, чтобы добиться требуемого качества изображения. Увеличивайте количество кадров постепенно и следит за тем, как увеличение количества кадров влияет на качество изображения. Если вы все сделали правильно, то качество будет сперва расти по правилу «удвоение числа кадров дает еще одну проволоку на эталоне и увеличивает SNRn в 1.4 раза». При дальнейшем увеличении числа кадров улучшение изображения будет замедляться и наконец полностью прекратится. Это значит, что вы вышли на предел качества для данного источника излучения, контролируемого изделия, схемы контроля и детектора.
Если вы добились качества на уровне 2% от общей радиационной толщины по стали – что-то не так. Точно можно улучшить. 1% - хорошая качественная работа. 0.5% - вы мастер и вышли на известный нам предел чувствительности для цифровой радиографии, лучше 0.5% - позвоните нам, пожалуйста, и расскажите, как вам это удалось.
Здравствуйте, хотела узнать подойдет ли Цифракон 1230 , для контроля качества детали диаметром 160 , толщиной 80 мм . И какая максимальная чувствительность может Быть достигнута на Цифраконе.
- Цифракон 1230 подойдет, но лучше использовать Цифракон 1230 GadoxT
- Если 80 мм – суммарная толщина, например труба с внутренним диаметром 160 мм и стенкой 40 мм, то реально получить чувствительность 0.63-0.8 мм с аппаратом 300 кВ х 3 мА с свинцовым коллиматором. Аппарат поставлен вплотную к трубе. Время экспозиции примерно 300 секунд (например, 15 кадров х 20 секунд).
Здравствуйте!
Не могу никак добиться чувствительности на D1200 х 70мм, просвет направленная Eresco 300, ставим 280кВ, 3.0мА, 120 сек на 2 экспозиции, плотность снимка около 25000, но чувствительность плохая, фокусное расстояние было около 400мм. Помогите пожалуйста, какие подобрать параметры.
- Ставьте 300 кВ х 3 мА, не бойтесь Eresco выдержит. Коллиматор не обязательно нужен, но хуже не будет.
- 400 мм – правильное расстояние
- Откалибруйте детектор заново, на усилении 100%, суммарное время проведения калибровки должно быть не менее 300 секунд (например, 60 кадров х 5 сек) при уровне серого на калибровочном изображении не менее 20000.
- Прогрейте детектор перед калибровкой по усилению и перед работой.
- Снимайте на времени экспозиции около 20 секунд.
- Вполне реально получить чувствительность 0.4 – 0.5 мм

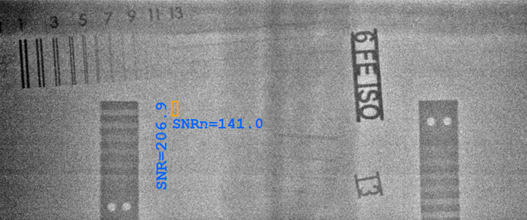

Чувствительность 0.5 мм на стенке 75 мм. 300 кВ х 3 мА. 20 секунд х 12 кадров. SDD = 0,5 м
Обратите внимание – черные проволоки на белом фоне видны глазом чуть лучше.
Для наглядности давайте посмотрим, как изменяется изображение, если мы будем менять по одном различные параметры контроля.
Сталь 74 мм, SDD = 500 мм, 300 кВ х 3 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 10 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.8 мм – класс А по ГОСТ ИСО 17636-2.
Уровень серого – от 4000 до 5000. SRbimage = 0.25 мм – класс А по ГОСТ ИСО 17636-2
Увеличиваем число кадров стараясь повысить качество изображения.
Сталь 74 мм, SDD = 500 мм, 300 кВ х 3 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 20 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.63 мм.
Работает правило «Удваиваем количество кадров получаем еще одну проволоку»

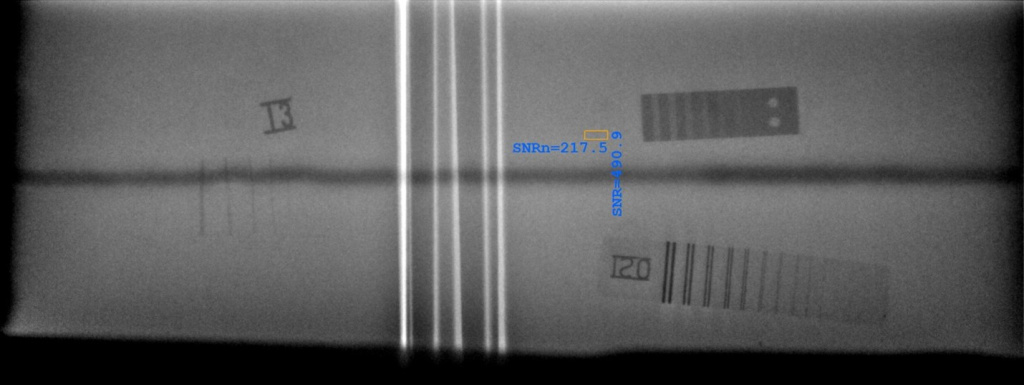

Сталь 74 мм, SDD = 500 мм, 300 кВ х 3 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 40 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.63 мм.
Работает правило «Удваиваем количество кадров получаем еще одну проволоку»

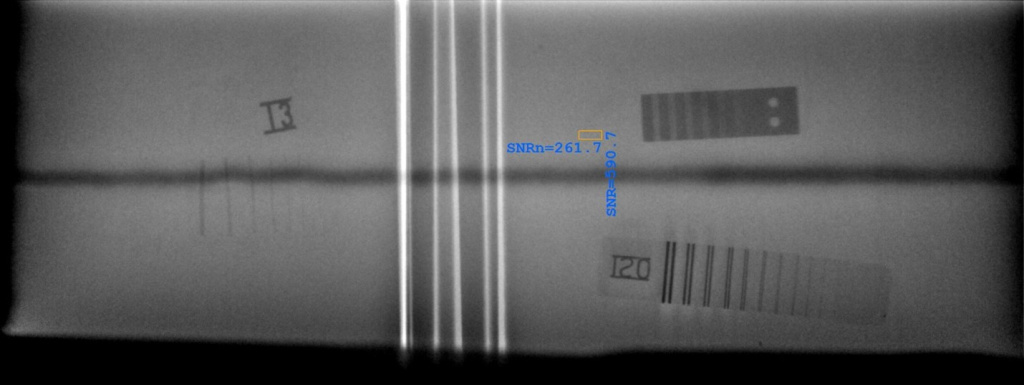

Сталь 74 мм, SDD = 500 мм, 300 кВ х 3 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 80 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.5 мм.
Работает правило «Удваиваем количество кадров получаем еще одну проволоку»

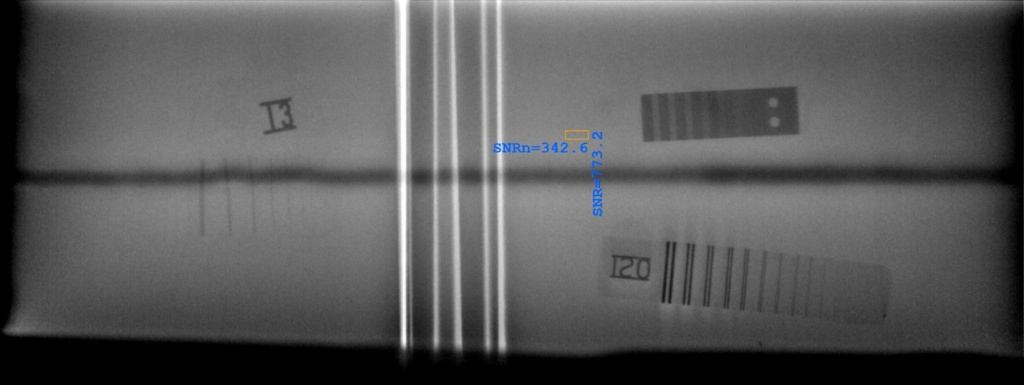

Сталь 74 мм, SDD = 500 мм, 300 кВ х 3 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 160 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.5 мм.
SNRn но проволока 0.32 мм видна нечетко. 0.32 мм – меньше, чем 0.5% от радиационной толщины.
Мы близки к пределу чувствительности технологии.
Вернемся к первому изображению, но уберем свинцовую резину со спины детектора.

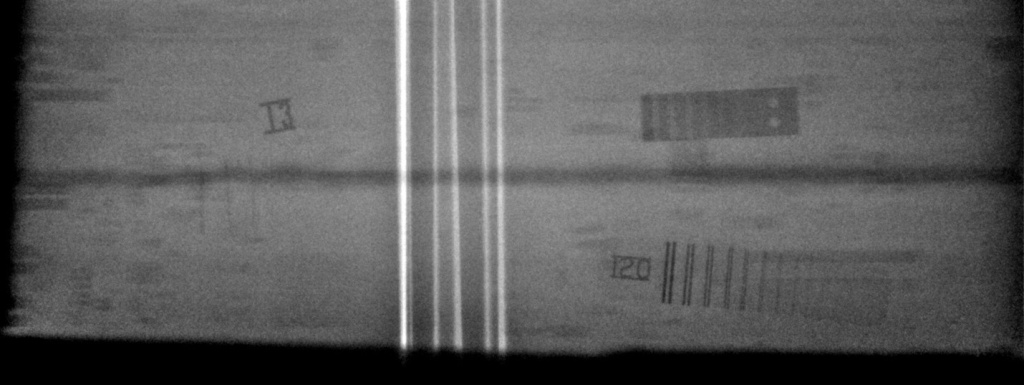

Сталь 74 мм, SDD = 500 мм, 300 кВ х 3 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 10 кадров,
Резина на обратной стороне детектора отсутствует.
Чувствительность 0.8 мм – класс А по ГОСТ ИСО 17636-2.
Уровень серого – от 4000 до 5000. На изображении видны тени от электроники детектора, создаваемые излучением, рассеянным стенками камеры и проходящими через заднюю стенку детектора на его матрицу.
Вернемся к первому изображению и теперь снизим анодное напряжение аппарата.

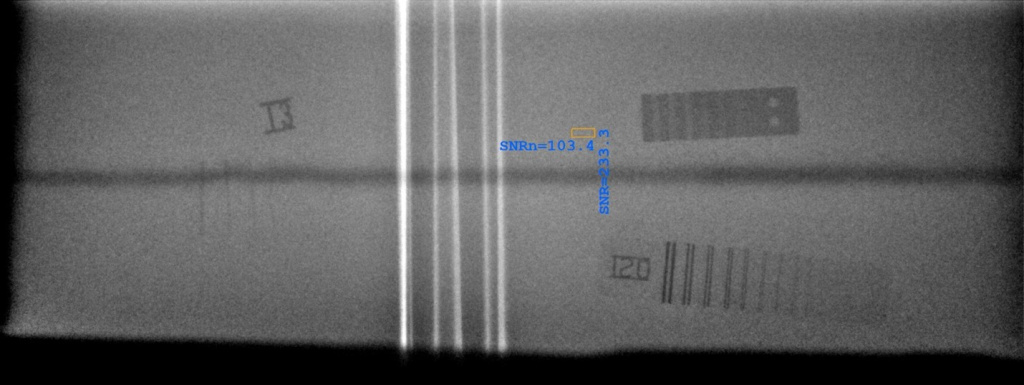

Сталь 74 мм, SDD = 500 мм, 280 кВ х 3.2 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 10 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.8 мм – класс А по ГОСТ ИСО 17636-2.
Уровень серого – от 3500 до 4000.
Требование по SNRn выполняется с трудом.
Сталь 74 мм, SDD = 500 мм, 260 кВ х 3.4 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 10 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.8 мм – класс А по ГОСТ ИСО 17636-2.
Уровень серого – от 2500 до 3000.
Требование по SNRn не выполняется.
Сталь 74 мм, SDD = 500 мм, 240 кВ х 3.6 мА, коллиматор, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 10 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.6 мм. Не выполнено требование по классу А по ГОСТ ИСО 17636-2.
Уровень серого – от 1500 до 2000.
Требование по SNRn не выполняется.
Вернемся еще раз к исходному изображению и попробуем убрать коллиматор с рентгеновского аппарата.

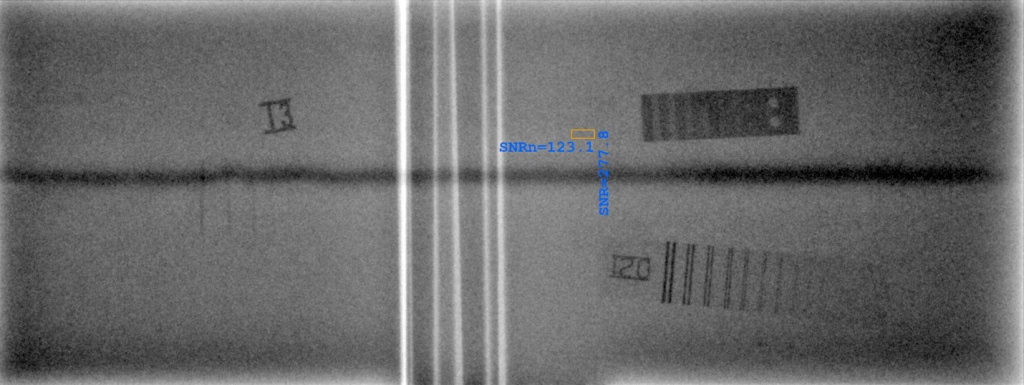

Сталь 74 мм, SDD = 500 мм, 300 кВ х 3 мА, без коллиматора, IQI со стороны источника
Детектор 1230Т, усиление 100% 3 сек х 10 кадров,
Детектор закрыт сзади свинцовой резиной Pb 1 мм.
Чувствительность 0.8 мм – класс А по ГОСТ ИСО 17636-2.
Уровень серого – от 5500 до 6000. Уровень серого вырос, SNRn немного вырос, но качество изображения немного ухудшилось (сравните видимость 4-й проволоки).
