Визио
Автоматизированный комплекс визуально-измерительного контроля для труб диаметрами от 325 до 1420 мм.
Характеристики
Диапазон рабочих температур
—
От -40 до+40 °C
Цифровая радиография - это:
- существенное увеличение производительности контроля
- увеличение ресурса и срока службы рентгеновского аппарата
- возможность сразу получить результаты контроля
- существенное увеличение производительности контроля
- увеличение ресурса и срока службы рентгеновского аппарата
- возможность сразу получить результаты контроля
Визио

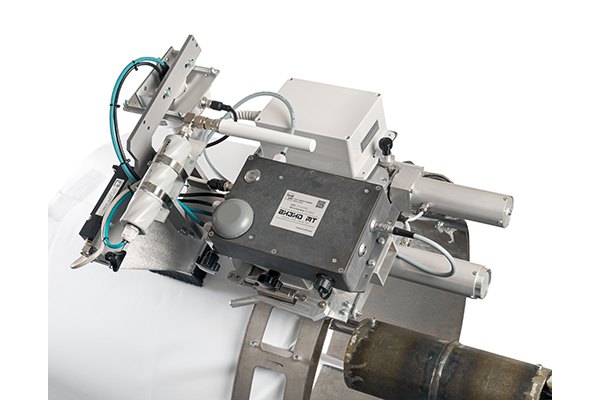

Комплекс Визио предназначен для автоматизированного визуального и измерительного контроля (АВИК) кольцевых сварных соединений труб диаметром от 325 до 1420 мм.
Визио может использоваться как в составе комплекса цифровой радиографии Транскан, так и как самостоятельный прибор. Основное назначение комплекса – получение, обработка и архивирование цифровых профилей, характеризующих форму и размеры сварных соединений.
Комплекс представляет собой лазерный триангуляционный 2D сканер, устанавливаемый на каретку, которая по заданной программе передвигается вдоль кольцевого сварного шва по направляющему поясу. При этом результаты контроля сварного соединения передаются на ПК оператора-дефектоскописта в режиме реального времени при наличии беспроводной связи между кареткой и ПК.
Контроль производится как при неподвижном положении модуля, так и в движении. Каретка с Визио перемещается от одной позиции к другой, проходя все сварное соединение.
Преимущества комплекса Визио:
Визио может использоваться как в составе комплекса цифровой радиографии Транскан, так и как самостоятельный прибор. Основное назначение комплекса – получение, обработка и архивирование цифровых профилей, характеризующих форму и размеры сварных соединений.
Комплекс представляет собой лазерный триангуляционный 2D сканер, устанавливаемый на каретку, которая по заданной программе передвигается вдоль кольцевого сварного шва по направляющему поясу. При этом результаты контроля сварного соединения передаются на ПК оператора-дефектоскописта в режиме реального времени при наличии беспроводной связи между кареткой и ПК.
Контроль производится как при неподвижном положении модуля, так и в движении. Каретка с Визио перемещается от одной позиции к другой, проходя все сварное соединение.
Преимущества комплекса Визио:
- время сканирования 10 минут для Ду1420, включая установку на стык;
- непрерывное сканирование с шагом 1 мм, запись полного объема данных по всему шву;
- построение 3D модели шва и вращение под разными углами полученного 3D изображения;
- автоматическая установка маркеров по превышению/уменьшению высоты шва выше/ниже заданных параметров (выделение разными цветами), а также по ширине шва и по смещению кромок;
- камера (фото, опционально) для параллельной съемки отдельных участков шва с перекрытиями и установка привязки к 3D скану (сопоставление данных с лазера и камеры);
- лазерный луч датчика не боится яркого солнечного света.
Характеристики
|
Диапазон рабочих температур
|
От -40 до+40 °C |
|
Степень пыле и влагозащиты детектора
|
IP 67 |
|
Тип лазерного сканера
|
Лазерный триангуляционный 2D сканер |
|
Ширина лазерного сканирования
|
110 мм |
|
Скорость перемещения каретки
|
1-1,5 м/мин |
При покупке отдельно от Транскана:
- модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
- каретка перемещения модуля ВИЗИО
- бандаж (направляющий пояс) для установки каретки модуля ВИЗИО,
- шторки для защиты лазера от бликов
- зарядное устройство для аккумуляторов
- аккумуляторы -2 шт.
- ноутбук с предустановленным ПО Дисофт, манипулятор мышь
- транспортировочный кейс
При покупке с Трансканом:
- модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
- шторки для защиты лазера от бликов
- носитель (флэш-накопитель) с ПО Дисофт
- транспортировочный кейс
- модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
- каретка перемещения модуля ВИЗИО
- бандаж (направляющий пояс) для установки каретки модуля ВИЗИО,
- шторки для защиты лазера от бликов
- зарядное устройство для аккумуляторов
- аккумуляторы -2 шт.
- ноутбук с предустановленным ПО Дисофт, манипулятор мышь
- транспортировочный кейс
При покупке с Трансканом:
- модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
- шторки для защиты лазера от бликов
- носитель (флэш-накопитель) с ПО Дисофт
- транспортировочный кейс
Видео
Обновлённый модуль автоматизированного визуально-измерительного контроля ВИЗИО
Сервисные услуги для пользователей комплексов Транскан, Цифракон, Визио:
ООО «Цифра-сервис»:
Тел: +7 (812) 329-3805- диагностика неисправностей, в т.ч. удаленная;
- гарантийный и постгарантийный ремонт;
- метрологическая поверка (один раз в год);
- регламентное техническое обслуживание без и с продлением гарантийного срока эксплуатации.
ООО «Цифра-сервис»:
E-mail: service@transcan.digital
Вопросы и ответы
Какая скорость сканирования у модуля ВИЗИО?
В новой версии модуля ВИЗИО скорость сканирования составляет 8-10 минут для Ду1420, включая установку на стык.
Чем отличаются старый и новый модули ВИЗИО?
- В новом модуле ВИЗИО МТ, который поставляется нашим клиентам с сентября 2022 года, произошли следующие изменения:
- непрерывное сканирование с шагом 1 мм, запись полного объема данных по всему шву;
- возможность построения 3D модели шва и вращения под разными углами полученного 3D изображения;
- автоматическая установка маркеров по превышению/уменьшению высоты шва выше/ниже заданных параметров (выделение разными цветами), а также по ширине шва и по смещению кромок;
- камера (фото, опционально) для параллельной съемки отдельных участков шва с перекрытиями и установка привязки к 3D скану (сопоставление данных с лазера и камеры);
- лазерный луч датчика теперь не боится яркого солнечного света;
- модуль ВИЗИО отделен от блока детектора Транскан, для работы нужна каретка р/а и ноутбук с ПО Дисофт;
- модуль ВИЗИО может быть поставлен как отдельный прибор.
