Вопросы и ответы
Можно с уверенностью ответить коротко: плоскопанельные детекторы неубиваемые.
И для подтверждения своих слов мы расскажем о некоторых фактах:
- Каждая новая модель детектора проходит на производстве целый ряд испытаний. Детектор без защитного чехла бросают с высоты один метр на стальную плиту десять раз, проверяя отсутствие ущерба при падении на разные точки - четыре угла, четыре ребра и две стороны.
- Детектор выдержит максимальную нагрузку в 300 кг, равномерно распределенных по поверхности детектора, или 150 кг в центре, что также подтверждается тестами.
- Защитный чехол разработан таким образом, чтобы поглотить энергию удара детектора, падающего с высоты 2.5 метров. Выше вы просто не сможете его поставить, стоя на земле и вытянув руки вверх.
- Для высотных же работ детектор комплектуется эластичным страховочным стропом, используемым верхолазами для крепления инструмента.
- Герметичность IP67 допускает кратковременное погружение детектора в воду, что и было сделано в ходе тестов.
В результате из 700 детекторов, используемых в России в полевых условиях, мы получили обратно всего два детектора, пострадавших в процессе проведения работ. Причем один из них удалось починить, ну а второй - заменен на новый.
На дальность связи влияют условия на объекте: ведение поблизости сварочных работ, наличие линий электропередач, работа мощных электроприводов, РЛС и т.д. Именно поэтому в комплект поставки входит дополнительный Wi-Fi репитер, который призван увеличить радиус действия сети.
Если все-таки у вас произошла потеря связи, главное не переживать!
Мы подумали об этом: при восстановлении связи с комплексом, он автоматически загрузит полученные снимки в ПО Дисофт.
Также можно воспользоваться USB разъёмом на блоке детектирования и скачать полученные снимки на обычную флэшку.
Комплексы Цифракон разработаны нами так, что рентгеновские изображения передаются по беспроводной связи на компьютер/планшет оператора. Оборудование работает на основе протокола, поддерживающего стандарт 802.11ас, у которого в идеальных условиях работы радиус устойчивой связи между передатчиком и приемником при прямой видимости равен 100 м.
- малогабаритный, лёгкий, можно носить в одной руке;
- крепится на трубу с помощью затяжных лямок или магнитов;
- применяется для контроля объектов, в основном наземного строительства сложной конфигурации;
- позиционируется на следующую экспозицию руками;
- имеет больший размер активной части детектора - можно светить крупные по площади объекты, например, перекрестия резервуаров, технические отверстия, заваренные на трубе, или разные фасонные изделия, проводить мониторинг коррозии и т.п.;
- радиационная толщина объектов контроля - до 60мм.
АКЦР Транскан:
- предназначен для линейных участков труб большой протяженности,
- контроль только кольцевых сварных соединений;
- автоматизированный контроль, т.е. комплекс сам перемещается вокруг трубы;
- контроль мощными (тяжелыми) аппаратами труб большого диаметра и большой толщины;
- радиационная толщина объектов контроля - до 85мм, ДУ - 320-1420 мм.
до 8 часов (в режиме съемки)
до 9 часов (в режиме ожидания)
При температуре 0°С:
до 4 часов (в режиме съемки)
до 5 часов (в режиме ожидания)
При температуре -20°С при использовании плоскопанельного детектора,
прогретого до 25°С:
до 1.5 часов (в режиме съемки)
до 1.5 часов (в режиме ожидания)
Температура окружающего воздуха для нормальной работы комплекса цифровой радиографии Цифракон: -20°С … +40°С.
Допускается кратковременная установка детектора в защитном чехле на объекты с температурой до 100°С.
Рекомендуется использовать дополнительные средства теплоизоляции.
Допускается кратковременная установка плоскопанельного детектора без защитного чехла на объекты с температурой до 50°С.
При установке КЦР Цифракон на горячие объекты следует следить за тем, чтобы внутренняя температура детектора не
превышала 60°С
- Линеаризованное значение градации серого GVlin должно быть в пределах 1000-55000 (Проверяется с помощью манипулятора «мышь» в программе Дисофт в области расположения объекта контроля);
- Базовое пространственное разрешение цифрового изображения, SRbimage, измеренное с применением двухпроволочного индикатора качества изображения, установленного на объекте контроля, должно быть не более значений, установленных в таблице B.13 ГОСТ ИСО 17636-2, для класса изображений А;
- Нормализованное отношение сигнал-шум, SNRN, измеренное в программе Дисофт в околошовной зоне должно быть не менее 100 (для класса изображений А) и не менее 140 (для класса изображений В);
- Чувствительность контроля, измеренная с применением проволочных или канавочных индикаторов качества изображения должна соответствовать требованиям НТД. Для подтверждения достигнутой на цифровом изображении чувствительности возможно применение инструментов определения CNR. CNR для требуемой чувствительности должно быть не менее 2,0;
- На цифровом изображении не должно быть пятен, полос, других артефактов, препятствующих расшифровке изображения.
Когда батарея работающего комплекса цифровой радиографии разряжается до уровня 10–20 %, он начинает подавать звуковой сигнал с интервалом в 5 секунд. Это значит, что заряженную батарею следует подсоединить к комплексу в течение 10–15 минут.
Если же внешняя батарея полностью разряжена, система выключает компьютер и отключается. При отключении внешней батареи в процессе ее замены автоматизированный комплекс ЦР Транскан может продолжать работать в течение 2 минут, питаясь от небольшой внутренней батареи, установленной в блоке детектора.
В случае если при замене батареи комплекс выключается, внутренняя батарея разряжена. Зарядка внутренней батареи производится при присоединенной внешней батарее на включенном или выключенном Комплексе. Рекомендуется оставить присоединенную внешнюю батарею на время не менее 8 часов. А разряженную батарею подключить к зарядному устройству.
- Во-первых, передающий модуль в Транскане находится в герметичном корпусе, а, при минусовых температурах детектор дополнительно помещается в защитный термочехол, что придаёт дополнительный эффект экранизации сигнала.
- Во-вторых, на дальность связи влияют условия на объекте: ведение поблизости сварочных работ, наличие линий электропередач, работа мощных электроприводов, РЛС и т.д. Именно поэтому в комплект поставки входит дополнительный Wi-Fi репитер, который призван увеличить радиус действия сети.
Мы подумали об этом: при восстановлении связи с комплексом ЦР, он автоматически загрузит полученные снимки в ПО Дисофт. Все изображения сохраняются в памяти блока детектирования, и вы их в любом случае не потеряете.
Также можно воспользоваться USB разъёмом на блоке детектирования и скачать полученные снимки на обычную флэшку.
Комплексы цифровой радиографии Транскан разработаны нами так, что рентгеновские изображения передаются по беспроводной связи на компьютер/планшет оператора. Оборудование работает на основе протокола, поддерживающего стандарт 802.11ас, у которого в идеальных условиях работы радиус устойчивой связи между передатчиком и приемником при прямой видимости равен 100 м.

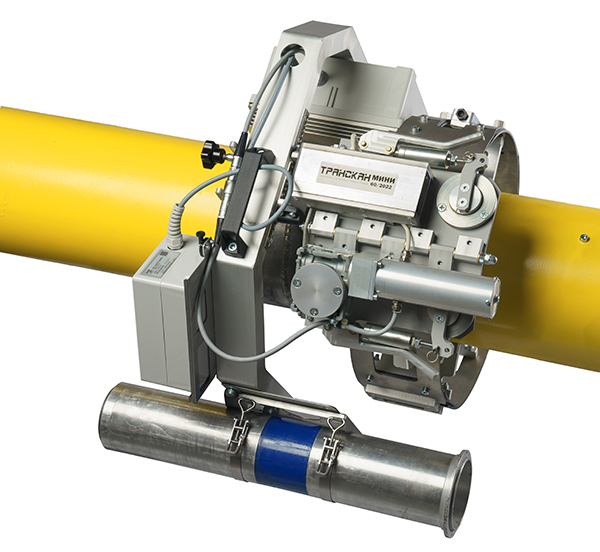

Для того, чтобы решить задачу автоматизированного контроля труб малого диаметра, вам нужно установить направляющий пояс соответствующего диаметра на трубу. После чего устанавливаете специализированную каретку на пояс. Присоединяете к детектору кабель питания. Устанавливаете блок детектора на пояс. Далее закрепляете источник излучения и батарею питания. Все, можно начинать работу.
Контроль с помощью автоматизированного комплекса цифровой радиографии Транскан - это просто!
Время установки на трубу: 1,5 мин
Время контроля трубы диаметром 114-300 мм: 1,5 мин
- Линеаризованное значение градации серого GVlin должно быть в пределах 1000-55000 (Проверяется с помощью манипулятора «мышь» в программе Дисофт в области расположения объекта контроля);
- Базовое пространственное разрешение цифрового изображения, SRbimage, измеренное с применением двухпроволочного индикатора качества изображения, установленного на объекте контроля, должно быть не более значений, установленных в таблице B.13 ГОСТ ИСО 17636-2, для класса изображений А;
- Нормализованное отношение сигнал-шум, SNRN, измеренное в программе Дисофт в околошовной зоне должно быть не менее 100 (для класса изображений А) и не менее 140 (для класса изображений В);
- Чувствительность контроля, измеренная с применением проволочных или канавочных индикаторов качества изображения должна соответствовать требованиям НТД. Для подтверждения достигнутой на цифровом изображении чувствительности возможно применение инструментов определения CNR. CNR для требуемой чувствительности должно быть не менее 2,0;
- На цифровом изображении не должно быть пятен, полос, других артефактов, препятствующих расшифровке изображения.
Понятие «оптическая плотность» означает по определению десятичный логарифм отношения интенсивности света от негатоскопа до и после пленки. В цифровой радиографии нет пленки, нет негатоскопа и, как следствие, нет оптической плотности. То есть, понятие оптическая плотность в цифровой радиографии не применимо. Нельзя сопоставить сигнал, который Вы получаете с детектора определенной величине оптической плотности.
Сигнал от детектора с 16 битной оцифровкой меняется от 0 до 65000 градаций серого. Точно не следует работать с сигналом выше 55000, можно получить пересвет и снимок будет непригоден к расшифровке. Нижний порог сигнала ограничен значением 500, но рекомендуется значение более 1000.
Если изображение плохо просматривается без фильтра, пользуйтесь фильтром, это разрешено и рекомендовано. Фильтр «Выравнивание Мин.» вносит в изображение минимальные изменения, оно выглядит практически как на пленке, привычно для расшифровщика.
Есть более контрастный фильтр «Выравнивание Макс.». При этом перепады сигнала на экране выравниваются и мелкие детали видны лучше.
Далее следует установка каретки с детектором. После закрепления каретка с детектором нажатием кнопки на пульте отгоняется вверх.
Смотреть видео >>>
Затем устанавливается каретка для рентгеновского аппарата. Время и последовательность действий такая же.
И, наконец, крепление самого источника рентгеновского излучения. На видео вы можете наблюдать установку самого тяжелого рентгеновского аппарата в России – Eresco 65, вес 40 кг. Обратите внимание, что необходимо просто попасть в паз, после чего (обязательно!) закрутить «собачки», чтобы аппарат не свалился, когда он переместится на другую сторону.
Смотреть видео >>>
Обе каретки устанавливаются в любом удобном месте. После установки по сигналу с пульта каретки разъезжаются и встают так, как надо: каретка с детектором приезжает на «ноль», а каретка с рентгеновским аппаратом приезжает на другую сторону трубы, на 180 градусов от места установки каретки с детектором.
У человека, который работает с оборудованием постоянно, установка комплекса цифровой радиографии Транскан занимает 1,5 минуты.
Подготовка поверхности для проведения визуально-измерительноко контроля с помощью АВИК Визио осуществляется в соответствии с действующими нормативными документами ПАО «Газпром» по НК: поверхность объекта в зоне контроля подлежит зачистке до чистого металла от продуктов коррозии, окалины, изоляции, грязи, краски, масла, шлака, брызг расплавленного металла, и других загрязнений, препятствующих проведению контроля. Зона зачистки должна составлять не менее 20 мм (но не менее толщины стенки).
Шероховатость поверхности при проведении контроля должна составлять не более Ra 12,5 (Rz 80), что обеспечивается зачисткой поверхностей свариваемых изделий и сварных швов перед контролем Подготовка контролируемых поверхностей производится производителем строительно-монтажных работ. При работе в траншее должен быть обеспечен безопасный спуск персонала с средствами НК в траншею.
Освещенность поверхности при проведении АВИК с помощью модуля ВИЗИО МТ - не менее 500 Лк.
В новой версии модуля ВИЗИО скорость сканирования составляет 8-10 минут для Ду1420, включая установку на стык.
- В новом модуле ВИЗИО МТ, который поставляется нашим клиентам с сентября 2022 года, произошли следующие изменения:
- непрерывное сканирование с шагом 1 мм, запись полного объема данных по всему шву;
- возможность построения 3D модели шва и вращения под разными углами полученного 3D изображения;
- автоматическая установка маркеров по превышению/уменьшению высоты шва выше/ниже заданных параметров (выделение разными цветами), а также по ширине шва и по смещению кромок;
- камера (фото, опционально) для параллельной съемки отдельных участков шва с перекрытиями и установка привязки к 3D скану (сопоставление данных с лазера и камеры);
- лазерный луч датчика теперь не боится яркого солнечного света;
- модуль ВИЗИО отделен от блока детектора Транскан, для работы нужна каретка р/а и ноутбук с ПО Дисофт;
- модуль ВИЗИО может быть поставлен как отдельный прибор.
Если речь идет о КЦР Цифракон, после такого закрытия программа (ПО Дисофт) автоматически предложит восстановить все снимки, которые там были открыты. И тут надо, конечно, же ответить «да». Если вы отвечаете «нет» программа считает эти файлы не нужными, и они удаляются.
АКЦР Транскан более сложная система, предназначенная для работы в иных условиях с большими объемами информации, и внутри есть свой жёсткий диск, который хранит последние 200 снимков.
Чтобы застраховаться от неприятных ситуаций, необходимо на регулярной основе проверять установку обновлений в операционной системе, заряд батареи оборудования и, конечно, наличие актуальной версии программного обеспечения.
Демонстрационная версия ПО Дисофт (т.н. «просмотрщик») распространяется бесплатно на любое количество устройств. Если Вы хотите иметь возможность просматривать снимки на любом компьютере*, то вы можете обратиться в нашу сервисную службу. Вам пришлют ссылку, где вы сможете скачать и самостоятельно установить просмотровую версию Дисофта. В неё входит весь необходимый набор инструментов для работы с файлами формата ".dcm".
Обратите внимание, что в этой версии программы есть ряд ограничений, например, отсутствует возможность работы с базами данных, формировать протокол контроля, а также сохранять файл после каких-либо манипуляций с ним.
