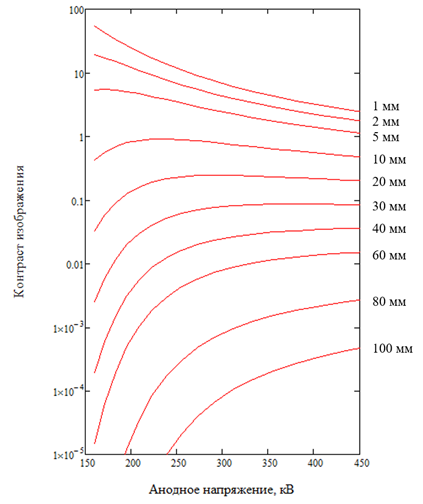

Как видно из графиков (см. иллюстрацию 1 внизу статьи) , для радиационной толщины 30 мм лучший контраст получается при анодных напряжениях от 300 кВ. Для толщин от 40 мм и более действует правило «чем больше анодное напряжение, тем лучше», а для толщин более 60 мм это правило следует понимать как «чем больше анодное напряжение, тем намного лучше».
На практике пользователям доступны портативные аппараты постоянного анодного потенциала 300 кВ (Eresco 65, ICM SITE-X CP300D, SMART 300 HP от Yxlon, отечественный РПД-300). Все эти аппараты мы проверили экспериментально, сравнив изображения на стальных изделиях большой толщины, полученные на различных аппаратах на один и тот же детектор в одинаковых условиях. Перечисленные аппараты мы готовы рекомендовать, как «честные 300 кВ».
Значительное количество полупериодных аппаратов с заявленным анодным напряжением от 300 кВ такую проверку не прошли. В зависимости от модели и партии аппаратов, изображение, получаемое на такой аппарат при анодном напряжении 300 кВ соответствует по качеству изображению с Eresco 65, работающему с напряжением от 230 до 260 кВ. Как видно из графиков, показанных на рисунке выше, для контрастного изображения толстых деталей важны каждые 20 кВ анодного напряжения. Выбирайте, пожалуйста, честные 300 кВ аппараты и включайте их на максимальное напряжение. Как объясняют наши партнёры, ремонтирующие аппараты Eresco уже более 30 лет, если аппарат исправен, работа на максимальном напряжении ему не повредит. Если начались пробои по высокому напряжению, аппарат требует обслуживания – медленной тренировки или ремонта.
Существующие импульсные аппараты предлагают напряжение на разряднике в момент пробоя до 600 кВ. Мы проверили, насколько этот аппарат пригоден для контроля толстостенных изделий и, к сожалению, пришли к выводу, что получить контрастные изображения он не позволяет. Слишком мала доля квантов с высокой энергией, которые появляются в момент разряда. Основная доля излучения импульсных аппаратов – мягкое излучения, генерируемое при постепенном разряде электрической емкости через разрядник.
Отдельный вопрос – можно ли использовать панорамный рентгеновский аппарат вместо направленного, если направленного аппарата нет в наличии. Ответ – да, можно. Учитывайте при этом два момента:
- мощность излучения панорамного аппарата в 1.6 раза меньше, чем мощность аналогичного направленного аппарата при тех же рабочих параметрах;
- размер фокусного пятна панорамного аппарата в направлении поперек его оси составляет 5-6 мм. Это может ограничить минимальное расстояние от аппарата до объекта контроля. Но об этом подробнее в следующих материалах.
