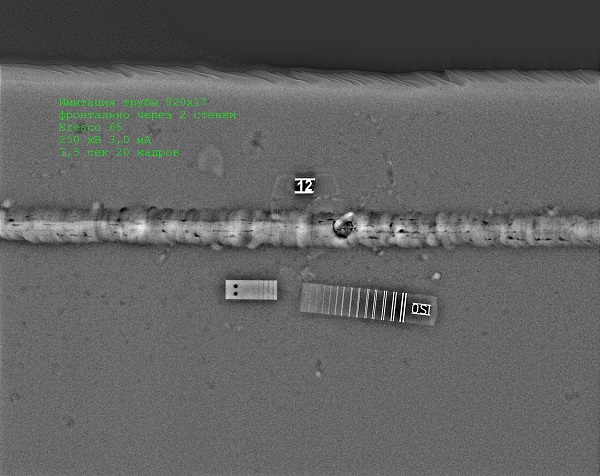

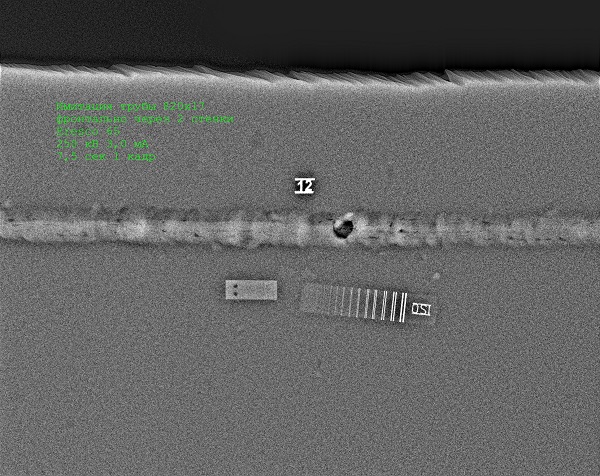

Экспозиция с применением накопления кадров снижает шум и повышает четкость рентгеновского изображения. Как работает функция накопления кадров очень наглядно показано иллюстрациях в галерее ниже.
Если мы делаем один снимок, то сигнал от небольших по размеру объектов может быть неразличим на фоне шумов. КЦР Цифракон может сделать несколько снимков с одного положения, не меняя общее время экспозиции, а программа проанализирует каждый пиксель, усреднит значение сигнала по нему, и шум снизится.
Шум — это случайное явление, которое не повторяется на всех снимках одинаково. Поэтому при наложении нескольких кадров постоянные сигналы, например, от проволоки эталона или дефектов остаются, а шум уменьшается благодаря усреднению. В результате изображение становится более четким.
На практике увеличение количества кадров в два раза позволяет увидеть на изображении одну дополнительную проволоку. Это правило действует до достижения предела чувствительности технологии, который составляет для стальных изделий 0.5-1% от просвечиваемой толщины.
Если у вас остались вопросы, приезжайте на обучение в наш учебный центр, и на наших 40-часовых курсах по цифровой радиографии мы расскажем и об этом тоже. А если Вы сдадите итоговый тест, то еще и получите удостоверение о повышении квалификации по ЦР. Таким образом Вы повысите не только уровень знаний, но и свою ценность в глазах работодателя.
Сегодня мы подробно ответим на этот один из самых часто задаваемых вопросов
Фотогалерея
2
—
Статьи
Комплексы цифровой радиографии - технические особенности
16 июля 2024
Сегодня расскажем о функции нашего ПО Дисофт, особо любимой пользователями комплексов цифровой радиографии Цифракон и Транскан, - так называемой «цифровой наборке» или, как она называется в нормативной документации, – «электронной маркировке».
Вопрос/ответ
На какое расстояние от объекта контроля возможна передача рентгеновских изображений при использовании Цифракона?
Комплексы Цифракон разработаны нами так, что рентгеновские изображения передаются по беспроводной связи на компьютер/планшет оператора. Оборудование работает на основе протокола, поддерживающего стандарт 802.11ас, у которого в идеальных условиях работы радиус устойчивой связи между передатчиком и приемником при прямой видимости равен 100 м.
По каким параметрам определять пригодность полученного с применением Транскана Цифракона цифрового изображения к дальнейшей работе (обработке, расшифровке, хранению)?
- Линеаризованное значение градации серого GVlin должно быть в пределах 1000-55000 (Проверяется с помощью манипулятора «мышь» в программе Дисофт в области расположения объекта контроля);
- Базовое пространственное разрешение цифрового изображения, SRbimage, измеренное с применением двухпроволочного индикатора качества изображения, установленного на объекте контроля, должно быть не более значений, установленных в таблице B.13 ГОСТ ИСО 17636-2, для класса изображений А;
- Нормализованное отношение сигнал-шум, SNRN, измеренное в программе Дисофт в околошовной зоне должно быть не менее 100 (для класса изображений А) и не менее 140 (для класса изображений В);
- Чувствительность контроля, измеренная с применением проволочных или канавочных индикаторов качества изображения должна соответствовать требованиям НТД. Для подтверждения достигнутой на цифровом изображении чувствительности возможно применение инструментов определения CNR. CNR для требуемой чувствительности должно быть не менее 2,0;
- На цифровом изображении не должно быть пятен, полос, других артефактов, препятствующих расшифровке изображения.
Для каких целей применяется двухпроволочный индикатор качества изображения (двухпроволочный эталон), когда и как его необходимо использовать?
Двухпроволочный индикатор качества изображения (ранее - двухпроволочный эталон) позволяет экспериментально определить геометрическую нерезкость изображения. Геометрическая нерезкость зависит только от размеров фокусного пятна аппарата и схемы контроля (расстояний от аппарата до объекта контроля и от объекта контроля до детектора).
Если эти параметры не меняются, геометрическая нерезкость изображения остается прежней. Поэтому дуплексный ИКИ (ранее - дуплексный эталон) достаточно использовать при контроле одного сварного соединения определенного типоразмера, использовать двухпроволочный ИКИ при снимке каждого стыка – избыточно, что и отражено в нормативной документации – методиках Газпром и Транснефть на комплекс Транскан и Цифракон.
Двухпроволочный индикатор качества изображения рекомендуется устанавливать на объект контроля со стороны источника излучения, в случае отсутствия доступа – возможна установка на ОК со стороны детектора.
Если эти параметры не меняются, геометрическая нерезкость изображения остается прежней. Поэтому дуплексный ИКИ (ранее - дуплексный эталон) достаточно использовать при контроле одного сварного соединения определенного типоразмера, использовать двухпроволочный ИКИ при снимке каждого стыка – избыточно, что и отражено в нормативной документации – методиках Газпром и Транснефть на комплекс Транскан и Цифракон.
Двухпроволочный индикатор качества изображения рекомендуется устанавливать на объект контроля со стороны источника излучения, в случае отсутствия доступа – возможна установка на ОК со стороны детектора.
