- А почему нужно проводить поверку комплексов цифровой радиографии (далее – КЦР)? Раньше в качестве приемника ИИИ была пленка, и ее поверять не нужно было, теперь приемник – детектор, и его нужно поверять?
Ответ прост: потому что на пленку Вы только получали изображение, а измерения делали, например, линейкой, которая, конечно, имела поверку. А на КЦР Вы не только получаете изображения, но и обрабатываете их, «обмеряете» в программном обеспечении, входящем в состав этого КЦР.
Комментарий метролога:
"В соответствии с Федеральным законом "Об обеспечении единства измерений" от 26.06.2008 N 102-ФЗ, ст.5 «Измерения <…> должны выполняться по <…> референтным методикам (методам) измерений и другим аттестованным методикам (методам) измерений, сведения о которых внесены в Федеральный информационный фонд по обеспечению единства измерений, с применением средств измерений утвержденного типа, прошедших поверку».
Сама поверка — это совокупность операций, проводящихся для того, чтобы подтвердить пригодность средства измерения. При поверке делается заключение о приборе «годен» или «не годен» по тем характеристикам, которые указаны в описании типа.
Соответственно для того, чтобы прибор успешно проходил первичную и последующие периодические поверки нужно, чтобы это средство измерения было утвержденного типа. То есть производителю нужно обратиться в аккредитованный испытательный центр, который составит программу испытаний в целях утверждения типа, проведет их, утвердит описание типа и методику поверки, внесет КЦР в Реестр"
Таким образом, делаем важный вывод: приобретаемый Вами КЦР должен быть внесен в Реестр средств измерений, причем, именно та его модель, которая указана в паспорте на приобретаемый Вами прибор.
Как это проверить? Если пройти по этой ссылке и в поле «Найти» набрать название КЦР, который планируется к приобретению, то Вы сразу узнаете, внесен ли выбранный Вами КЦР в Реестр средств измерений.
- Зачем ЛПР при принятии решения о покупке того или иного КЦР знакомиться с метрологическими документами? Разве недостаточно просто убедиться, что КЦР в Реестре?
Когда Вы приобретаете КЦР, внесенный в Реестр средств измерений, он поставляется с первичной поверкой, заказанной производителем в одном из ЦСМ. Однако по истечении года эксплуатации Вам нужно будет сделать поверку на следующий календарный период, такая поверка называется периодической.
И вот тут Вас могут ждать сюрпризы. Если метрологические документы оформлены не корректно, то при обращении в специализированные организации за проведением периодической поверки можно столкнуться с препятствиями вплоть до отказа в ее проведении

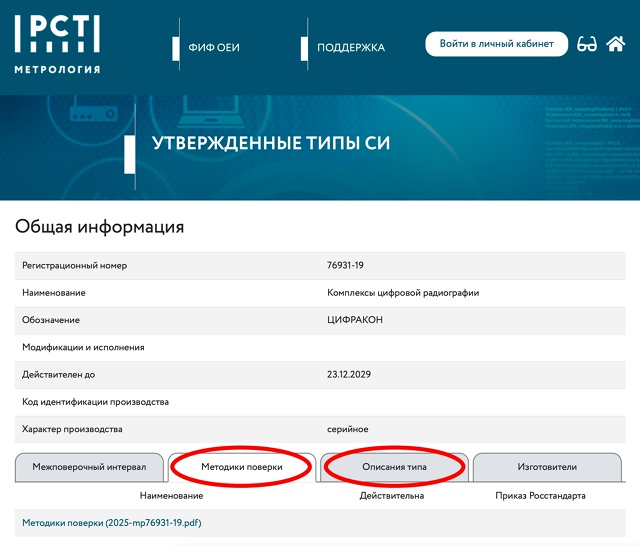

Где же посмотреть метрологические документы, не запрашивая их у поставщика? Комплект метрологических документов на прибор состоит из описания типа и методики поверки, они размещены на сайте Аршин в карточке утвержденного типа СИ (рис.1)
Описание типа средства измерений (СИ) – это официальный документ, который подтверждает, что конкретный тип СИ соответствует метрологическим и техническим требованиям, установленным государством. Он является результатом испытаний СИ и содержит информацию о его конструкции, метрологических характеристиках (например, погрешности и диапазон измерений), методике поверки, изготовителе и месте нанесения знака утверждения типа.
Методика поверки средства измерений — это документ, подробно описывающий все необходимые операции для проверки соответствия прибора установленным метрологическим требованиям и подтверждения его пригодности к использованию.
- Что надо проверить в описании типа, чтобы Ваш прибор можно было поверить без проблем и продолжать использовать по окончании первого года эксплуатации?
-
есть ли в списке модификаций та модель, которую Вам предлагают купить?
-
соответствие номера ТУ производителя, указанного в описании типа, номеру ТУ на КЦР, который Вам предлагается приобрести,
-
соответствуют ли основные технические характеристики модификации в описании типа техническим характеристикам модели, которую Вам предлагают?
-
соответствует ли внешний вид модели, которую Вам предлагают, фотографии в описании типа?
-
соответствуют ли условия эксплуатации, указанные в описании типа, тем условиям, которые будут у Вас?
-
соответствует ли комплектность КЦР, который Вы решили приобрести, тому, что указано в описании типа?
Комментарий метролога:
"Если комплексы цифровой радиографии уже утвержденного типа, нужно открыть описание типа и в разделе «Комплектность» посмотреть, с чем поставляется прибор, с какими составными частями и с какой документацией. И должно быть полное соответствие.
Метролог при периодической или первичной поверке может отказать в поверке, если чего-то не хватает. У нас были случаи, когда в описании типа указано одно ТУ, например, с годом утверждения 2006 год, а привозят комплект документов с ТУ 2004 года. И метролог в такой ситуации должен отказать в проведении поверки, потому что выявлено несоответствие
Важный вывод: если есть хоть какое-то несоответствие имеющегося у Вас в лаборатории КЦР, данных с его шильд, данных его паспорта и информации, указанной в описании типа, то у Вас могут быть проблемы с прохождением периодической поверки вплоть до того, что ее не удастся сделать и Ваша «карета» (КЦР) превратится в «тыкву», и его можно будет использовать только для украшения лаборатории, но не для проведения контроля.
- Есть и не менее важный вопрос, на который вы должны ответить себе перед принятием решения о покупке оборудования: соответствуют ли метрологические характеристики тем задачам контроля, которые перед Вами стоят?
Комментарий метролога:
"Всегда обращайте внимание на такие метрологические характеристики, как диапазоны и погрешности. И очень внимательно смотрите и на первую характеристику, и на вторую. Если вам нужно измерять больший диапазон, чем указано в описании типа, то это средство измерения Вам не подойдет, потому что метрологически эта характеристика не подтверждена.
Например, у КЦР диапазон измерения 100 мм, а по Вашей задаче нужно измерять 150 мм. Вы не сможете этим средством измерения пользоваться, потому что оно метрологически не пронормировано и не подтверждено. Ведь погрешность, которая заявлена от нуля до 100 мм, подтверждена только в этом диапазоне, а какая погрешность при искомых Вами 150 мм – не известно.
Обязательно смотрите на погрешность. Например, у нас есть погрешность одна условная единица. Но для контроля на объекте с использованием прибора цифровой радиографии по действующим для этого объекта контроля нормативным документам нужна точность 0,5 условных единиц. Тогда прибор с одной условной единицей Вы использовать не сможете"
- Как проверить, была ли сделана первичная поверка на прибор?
С 2021 года подтверждением результата поверки служит не бумажное свидетельство, а запись о проведенной поверке в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ). Это специализированная онлайн-платформа, которая предназначена для учёта и хранения сведений о результатах поверки средств измерений, она находится здесь.
Комментарий метролога:
"В блоке результатов поверки на сайте системы Аршин можно посмотреть результаты проведенных поверок. Что там можно увидеть? Какая компания проводила поверку, какое аккредитованное лицо проводило поверку, в каких числах, с какой эталонной базой проводилась поверка и результат этой поверки, до какого числа она действует
- Чем отличаются поверка и калибровка?
Комментарий метролога:
"Часто спрашивают, в чем отличие между поверкой и калибровкой. Основное отличие поверки от калибровки заключается в том, что поверка – это обязательная процедура, подтверждающая соответствие средства измерения установленным требованиям, а калибровка – добровольная процедура, определяющая метрологические характеристики средства измерения
Поверка:
-
Обязательна: для средств измерений, используемых в сфере государственного регулирования обеспечения единства измерений.
-
Подтверждает соответствие средства измерения метрологическим требованиям, установленным в нормативных документах.
-
Проводится уполномоченными органами (государственная метрологическая служба) или аккредитованными организациями.
-
Результатом является свидетельство о поверке или заключение о непригодности.
Калибровка:
-
Добровольная процедура, проводимая по желанию владельца средства измерения.
-
Определяет действительные значения метрологических характеристик средства измерения, таких как погрешность, стабильность и другие.
-
Может проводиться как государственными метрологическими службами, так и аккредитованными или неаккредитованными организациями.
-
Результатом является сертификат калибровки и протокол с указанием реальных метрологических параметров.
Ключевое различие:
"Поверка подтверждает соответствие требованиям, а калибровка определяет характеристики. Поверка является обязательной, калибровка – добровольной.
В итоге, калибровка может быть использована для определения характеристик, которые затем могут быть использованы в процессе поверки. Однако, калибровка не заменяет поверку
И помните, изучить метрологические характеристики на КЦР на этапе выбора модели к приобретению не менее важно, чем разобраться с типами матриц и сцинтилляторов, разрешением и размерами активной области.
А правильно оформленные метрологические документы – это дополнительное свидетельство того, что Вы имеете дело с грамотным и порядочным производителем, понимающим и уважающим Ваши задачи контроля.
