        Транскан

        Главная
        —
        Продукты
        —Транскан
        Транскан
        Заказать демонстрацию
        Задать вопрос
        Обучение входит в стоимость оборудования
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан
        Транскан

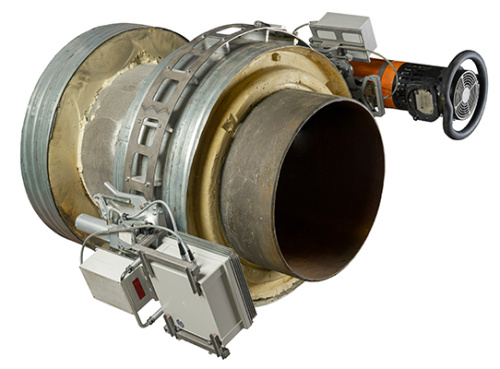

        Автоматизированный комплекс цифровой радиографии для рентгеновского контроля кольцевых сварных соединений труб диаметрами от 100 до 1420 мм с радиационной толщиной в направлении просвечивания до 85мм.

        Подробности
        Характеристики
        Тип детектора
        —
        TFT: аморфный кремний
        Все характеристики
        Цифровая радиография - это:
        - существенное увеличение производительности контроля
        - увеличение ресурса и срока службы рентгеновского аппарата
        - возможность сразу получить результаты контроля

        Транскан
        Заказать демонстрацию
        Задать вопрос
        Обучение входит в стоимость оборудования
        • Описание
        • Характеристики
        • Комплектация
        • Видео
        • Сервис
        • Вопросы и ответы
        Комплекс Транскан предназначен для проведения автоматизированного рентгеновского контроля кольцевых сварных соединений труб диаметром от 100 мм до 1420 мм в ходе строительства или ремонта трубопроводов в трассовых или цеховых условиях (на трубосварочных базах и т. д.), измерений поперечных линейных размеров дефектов.
        1. Для выполнения контроля по схеме «панорамно» внутри трубы должен быть установлен источник ионизирующего излучения (ИИИ) панорамного типа.
        2. Для выполнения контроля по схеме «фронтально» (через две стенки) ИИИ направленного типа устанавливается на специальную каретку, движущуюся по направляющему поясу синхронно с детектором.
        3. Для выполнения контроля кольцевых сварных соединений труб диаметром от 100 до 325 мм (через две стенки) ИИИ направленного типа устанавливается на специальный кронштейн вместе с детектором.
         ТранСкан через Одну стенку 11 мал.jpg ТранСкан через Две стенки 11мал.jpg   тр мини мал.jpg

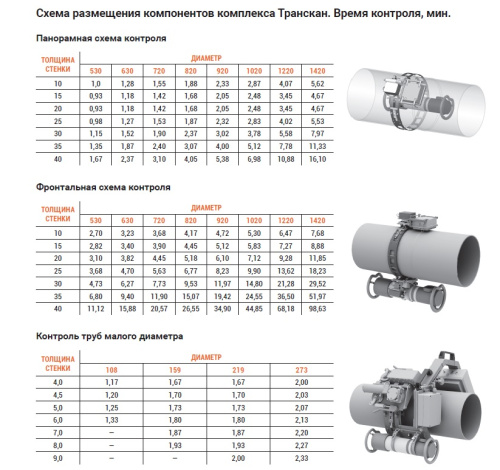

        Контроль по схеме «панорамно»

        Контроль по схеме «фронтально»
             Контроль труб малого диаметра


        Используйте ИИИ надлежащей мощности и энергии. Источники ионизирующего излучения не входят в комплект поставки комплекса Транскан. Наилучшие значения времени экспозиции обеспечиваются при использовании комплекса Транскан c ИИИ - переносными рентгеновскими аппаратами постоянного потенциала.

        Использование Транскана гарантирует:
        • снижение времени и затрат на контроль за счет отсутствия расходных материалов в виде радиографической пленки, химии и оборудования для проявки и хранения снимков;
        •  снижение времени экспозиции и нагрузки рентгеновского излучения на персонал за счет применения цифровой радиографии;
        •  увеличение возможностей по контролю результатов за счет создания электронной базы хранения снимков.
        Время контроля труб разного диаметра >>>

        Посмотреть разрешительные документы >>>

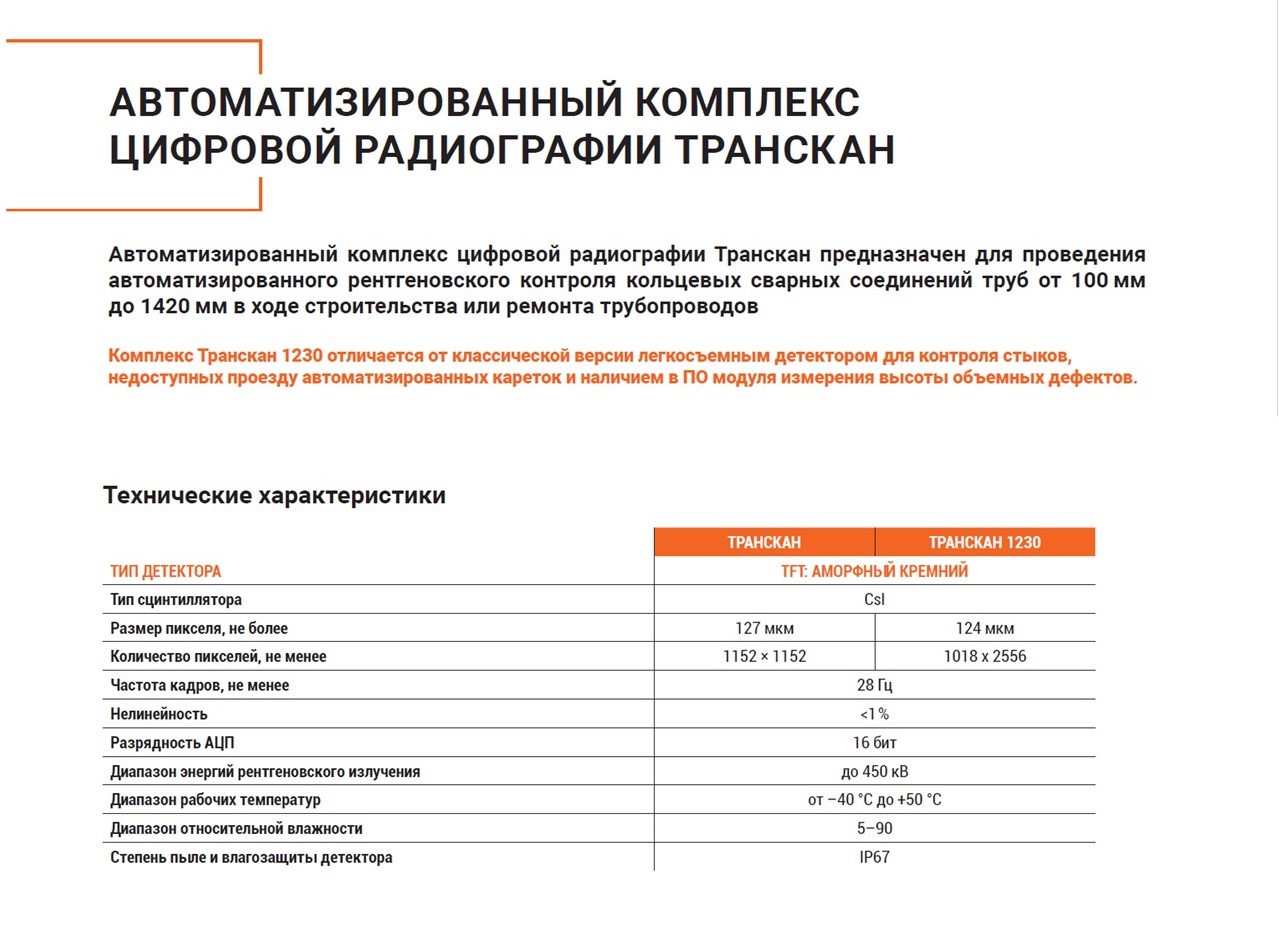

        Характеристики
        Тип детектора
        TFT: аморфный кремний
        Тип сцинтиллятора
        CsI
        Размер пикселя, не более
        127 мкм
        Количество пикселей, не менее
        1152 × 1152
        Частота кадров. не менее
        28 Гц
        Нелинейность
        < 1%
        Разрядность АЦП
        16 бит
        Диапазон энергий рентгеновского излучения
        до 450 кВ
        Диапазон рабочих температур
        – 40℃ до + 40℃
        Диапазон относительной влажности
        5 – 90
        Степень пыле и влагозащиты детектора
        IP67

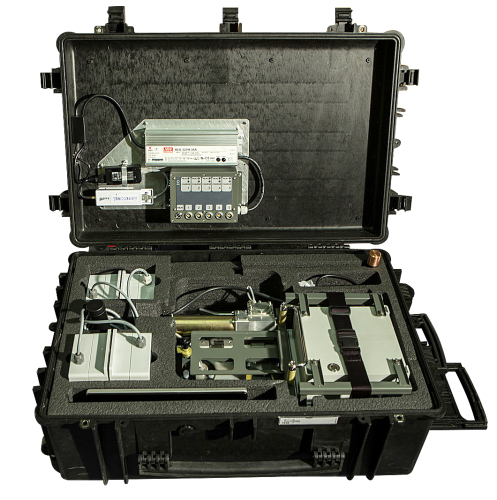

        • Блок детектирования
        • Утеплительный чехол блока детектирования
        • Батареи питания
        • Каретка детектора
        • Каретка ИИИ
        • Хомуты крепления рентгеновского аппарата
        • Направляющий пояс
        • Точка доступа wifi
        • Зарядное устройство
        • Беспроводной пульт
        • Зарядное устройство беспроводного пульта
        • Портативный компьютер оператора
        • Комплект ЗИП
        • Т-образные ключи
        • Эталон разрешающей способности Duplex IQI
        • Транспортировочные кейсы
        • Комплект технической документации

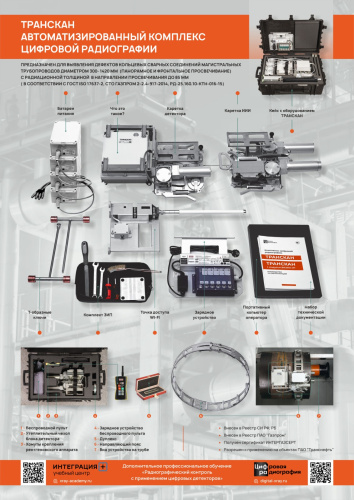

        Транскан плакат.jpg

        Видео

        To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

        ТРАНСКАН - работа на объекте

        To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

        Обзор комплекса Транскан
        Технические характеристики

        Сервисные услуги для пользователей комплексов Транскан, Цифракон, Визио:
        •  диагностика неисправностей, в т.ч. удаленная;
        •  гарантийный и постгарантийный ремонт;
        •  метрологическая поверка (один раз в год);
        •  регламентное техническое обслуживание без и с продлением гарантийного срока эксплуатации.
        Также вы можете связаться со специалистами сервисного центра по вопросам, связанным с ПО Дисофт.


        ООО «Цифра-сервис»:

        Тел: +7 (812) 329-3805
        E-mail: service@transcan.digital

        Вопросы и ответы
        Как можно реализовать с помощью Транскана контроль труб малого диаметра?
        Нами разработана специализированная каретка для автоматизированного контроля труб от 100 до 300 мм, которая уже успешно эксплуатируется на объектах наших клиентов.

        Для того, чтобы решить задачу автоматизированного контроля труб малого диаметра, вам нужно установить направляющий пояс соответствующего диаметра на трубу. После чего устанавливаете специализированную каретку на пояс. Присоединяете к детектору кабель питания. Устанавливаете блок детектора на пояс. Далее закрепляете источник излучения и батарею питания. Все, можно начинать работу!

        Время установки на трубу: 1,5 мин
        Время контроля трубы диаметром 114-300 мм: 1,5 мин

        Транскан мини-10 мал.jpg



        До какой степени допускается недоэкспонирование цифрового изображения? Как быть с "светлыми" изображениями на Транскане?
        Понятие «оптическая плотность» означает по определению десятичный логарифм отношения интенсивности света от негатоскопа до и после пленки. В цифровой радиографии нет пленки, нет негатоскопа и, как следствие, нет оптической плотности. То есть, понятие оптическая плотность в цифровой радиографии не применимо. Нельзя сопоставить сигнал, который Вы получаете с детектора определенной величине оптической плотности.

        Сигнал от детектора с 16 битной оцифровкой меняется от 0 до 65000 градаций серого. Точно не следует работать с сигналом выше 55000, можно получить пересвет и снимок будет непригоден к расшифровке. Нижний порог сигнала ограничен значением 500, но рекомендуется значение более 1000.

        Если изображение плохо просматривается без фильтра, пользуйтесь фильтром, это разрешено и рекомендовано. Фильтр «Выравнивание Мин.» вносит в изображение минимальные изменения, оно выглядит практически как на пленке, привычно для расшифровщика.

        Есть более контрастный фильтр «Выравнивание Макс.». При этом перепады сигнала на экране выравниваются и мелкие детали видны лучше.
        Как происходит и сколько времени занимает установка Транскана?
        Первый этап – это крепление на трубу направляющего пояса (бандажа) и его фиксация. Для этого требуется один человек и доступ с одной стороны. На видео >>> наш инженер-электронщик выполняет эту операцию первый раз в жизни, получается не с первого раза. Но ваши дефектоскописты после 2-3 раза будут делать это быстро и ловко.

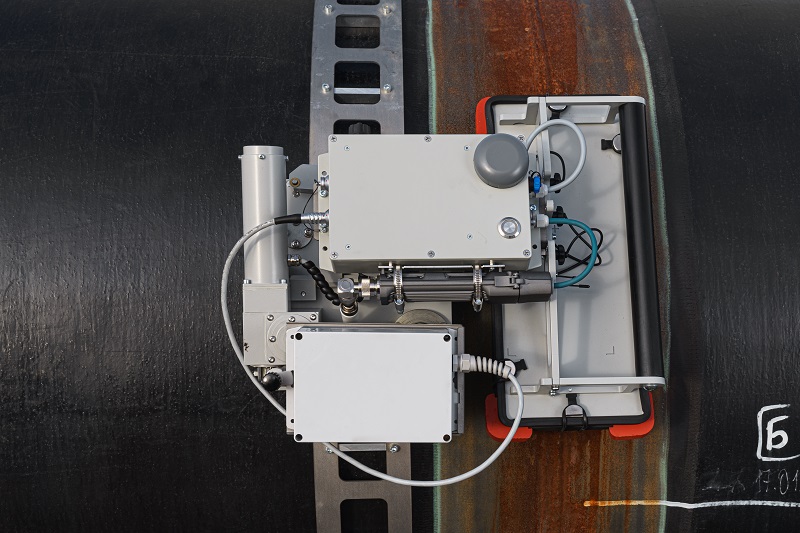

        Далее следует установка каретки с детектором. После закрепления каретка с детектором нажатием кнопки на пульте отгоняется вверх.
        Смотреть видео >>>

        Затем устанавливается каретка для рентгеновского аппарата. Время и последовательность действий такая же.

        И, наконец, крепление самого источника рентгеновского излучения. На видео вы можете наблюдать установку самого тяжелого рентгеновского аппарата в России – Eresco 65, вес 40 кг. Обратите внимание, что необходимо просто попасть в паз, после чего (обязательно!) закрутить «собачки», чтобы аппарат не свалился, когда он переместится на другую сторону.
        Смотреть видео >>>

        Обе каретки устанавливаются в любом удобном месте. После установки по сигналу с пульта каретки разъезжаются и встают так, как надо: каретка с детектором приезжает на «ноль», а каретка с рентгеновским аппаратом приезжает на другую сторону трубы, на 180 градусов от места установки каретки с детектором.

        У человека, который работает с оборудованием постоянно, это занимает 1,5 минуты.
        По каким параметрам определять пригодность полученного с применением Транскана Цифракона цифрового изображения к дальнейшей работе (обработке, расшифровке, хранению)?
        • Линеаризованное значение градации серого GVlin должно быть в пределах 1000-55000 (Проверяется с помощью манипулятора «мышь» в программе Дисофт в области расположения объекта контроля);
        • Базовое пространственное разрешение цифрового изображения, SRbimage, измеренное с применением двухпроволочного эталона, установленного на объекте контроля, должно быть не более значений, установленных в таблице B.13 ГОСТ ИСО 17636-2, для класса изображений А;
        • Нормализованное отношение сигнал-шум, SNRN, измеренное в программе Дисофт в околошовной зоне должно быть не менее 100 (для класса изображений А) и не менее 140 (для класса изображений В);
        • Чувствительность контроля, измеренная с применением проволочных или канавочных эталонов должна соответствовать требованиям НТД. Для подтверждения достигнутой на цифровом изображении чувствительности возможно применение инструментов определения CNR. CNR для требуемой чувствительности должно быть не менее 2,0;
        • На цифровом изображении не должно быть пятен, полос, других артефактов, препятствующих расшифровке изображения.
        Правда ли, что комплексы Транскан и Цифракон производятся в России?
        Да! Комплексы Транскан и Цифракон – полностью российский продукт. Первый способ в этом убедиться - приехать к нам в гости на производство и увидеть все своими глазами. Остальные доказательства - косвенные. Например, вся конструкторская документация и патенты принадлежат компании «Центр Цифра», так же как права на программное обеспечение Дисофт. И неоднократный аудит производства различными структурами и выданные ими сертификаты это подтверждают.
        Посмотреть разрешающие документы>>>

        Да, часть комплектующих имеют иностранное происхождения. Но, к счастью, все они закупаются в «дружественных» странах, поэтому отказов в поставках у нас нет.
        В каких ситуациях Транскан и Цифракон лучше, чем системы компьютерной радиографии?
        У каждого заказчика свои задачи и совершенно разные условия работы. Цифровая радиография на сегодняшний день однозначно опережает другие методы неразрушающего контроля по разным показателям.

        Если говорить, о конкретике, то цифровые детекторы надежно работают в полевых условиях, а также, в отличие от компьютерной системы эффективно использутся при отрицательных температурах.

        Например, в 2022 году мы проводили демонстрацию оборудования для цифровой радиографии для одного из своих клиентов в Новосибирской области.

        Комплекс Транскан успешно отработал в паре с рентгеновским аппаратом ICM SITE-X 225D на трубе 530*8 мм. Контроль проходил при температуре воздуха -23 градуса.

        Кроме того, комплексы Транскан и Цифракон – российского производства, поэтому у нас нет проблем с их наличием и доставкой.
        Чем отличается Транскан от Цифракона?
        Цифракон:
        • малогабаритный, лёгкий, можно носить в одной руке;
        •  крепится на трубу с помощью затяжных лямок или магнитов;
        •  применяется для контроля объектов, в основном наземного строительства сложной конфигурации;
        •  позиционируется на следующую экспозицию руками;
        •  имеет больший размер активной части детектора - можно светить крупные по площади объекты, например, перекрестия резервуаров, технические отверстия, заваренные на трубе, или разные фасонные изделия, проводить мониторинг коррозии и т.п.;
        •  радиационная толщина объектов контроля - до 60мм.

        Транскан:
        • предназначен для линейных участков труб большой протяженности,
        • контроль только кольцевых сварных соединений;
        • автоматизированный контроль, т.е. комплекс сам перемещается вокруг трубы;
        • контроль мощными (тяжелыми) аппаратами труб большого диаметра и большой толщины;
        • радиационная толщина объектов контроля - до 85мм, ДУ - 320-1420 мм.
